Como definir os pontos de medição em um laudo de ruído ambiental

Introdução

O laudo de ruído ambiental é um documento técnico que pode ser contestado, invalidado ou rejeitado por órgãos ambientais e pelo Poder Judiciário quando elaborado com metodologia inadequada. Um dos erros mais críticos e frequentes nesse processo é a definição incorreta dos pontos de medição. Essa etapa, aparentemente operacional, é na verdade a base sobre a qual toda a validade técnica do laudo se sustenta.

A NBR 10151, norma brasileira que estabelece os procedimentos para avaliação do ruído em comunidades, define critérios objetivos e precisos para o posicionamento dos instrumentos de medição. O não cumprimento dessas exigências compromete a representatividade dos dados, a conformidade com os órgãos de controle ambiental e a segurança jurídica do documento produzido.

Este artigo foi desenvolvido para engenheiros ambientais, arquitetos, peritos judiciais, técnicos de segurança do trabalho e gestores ambientais que precisam compreender, com profundidade técnica, como selecionar corretamente os pontos de medição em um laudo de ruído ambiental. Serão abordados os critérios normativos, os fatores de influência, o passo a passo prático e os erros mais comuns que comprometem a qualidade dos laudos.

O que é um laudo de ruído ambiental

O laudo de ruído ambiental é um documento técnico formal que registra, analisa e avalia os níveis de pressão sonora em uma determinada área, com o objetivo de verificar a conformidade com os limites estabelecidos pela legislação vigente e pelas normas técnicas aplicáveis. Diferentemente do laudo de ruído ocupacional, que avalia a exposição de trabalhadores no ambiente de trabalho com base em normas regulamentadoras do Ministério do Trabalho e Emprego, o laudo ambiental foca nas condições acústicas do ambiente externo e seu impacto sobre a comunidade.

Suas aplicações são amplas e diversificadas. O laudo de ruído ambiental é exigido em processos de licenciamento ambiental, em investigações de reclamações de vizinhança, em ações judiciais cíveis ou criminais envolvendo perturbação do sossego, e como subsídio para projetos de planejamento urbano e acústico. A validade técnica e jurídica do laudo está diretamente condicionada à metodologia aplicada na coleta dos dados.

A norma de referência no Brasil para essa modalidade de avaliação é a ABNT NBR 10151, que estabelece os métodos de medição, os critérios de avaliação e os limites aceitáveis de nível de pressão sonora em áreas habitadas. A CETESB, por exemplo, exige que laudos submetidos ao órgão ambiental sigam rigorosamente essa norma.

Como funciona a definição dos pontos de medição

A definição dos pontos de medição não é uma etapa arbitrária. Trata-se de um processo técnico estruturado que envolve levantamento de campo, análise do ambiente acústico, avaliação dos receptores e aplicação dos critérios normativos da NBR 10151. Cada ponto escolhido deve ser capaz de representar, de forma fiel, as condições acústicas mais críticas a que os receptores estão expostos.

A lógica central é a representatividade. Um ponto de medição bem posicionado capta o ruído que efetivamente chega ao receptor sensível, como a fachada de uma residência, a janela de uma escola ou a área de convivência de um hospital. Pontos mal posicionados podem subestimar ou superestimar os níveis reais, gerando conclusões tecnicamente inconsistentes.

A NBR 10151 estabelece critérios objetivos para o posicionamento dos equipamentos. O microfone do medidor de nível de pressão sonora deve ser posicionado a uma altura mínima de 1,2 metros do solo e a uma distância mínima de 2 metros de qualquer superfície refletora, como paredes, muros, taludes ou obstáculos verticais. Esse afastamento é fundamental para evitar que reflexões sonoras espúrias contaminem a medição e gerem resultados artificialmente elevados.

Quando o serviço é necessário

A elaboração de um laudo de ruído ambiental com definição criteriosa dos pontos de medição é necessária em diversas situações práticas. No contexto do licenciamento ambiental, empreendimentos com potencial de geração de ruído, como indústrias, casas de eventos, estabelecimentos de entretenimento e terminais de transporte, precisam apresentar esse documento como parte do processo de obtenção de licença prévia, de instalação ou de operação.

Em conflitos de vizinhança, o laudo é frequentemente solicitado por autoridades municipais, Ministério Público ou pelo próprio Judiciário para subsidiar decisões sobre interdição, multa ou adequação de fontes sonoras. Nesse contexto, a robustez metodológica do documento é determinante para sua aceitação como prova técnica.

Projetos de infraestrutura urbana, como rodovias, ferrovias e aeroportos, também demandam avaliações acústicas com pontos de medição cuidadosamente distribuídos ao longo das zonas de influência. Da mesma forma, empreendimentos imobiliários localizados em áreas de conflito acústico precisam do laudo para demonstrar conformidade normativa e garantir qualidade acústica aos futuros ocupantes.

Legislação, normas e requisitos aplicáveis

A principal referência normativa para avaliação de ruído em comunidades no Brasil é a ABNT NBR 10151, em sua versão mais atualizada. A norma define os procedimentos de medição, os critérios de avaliação do nível de pressão sonora e os limites máximos permitidos de acordo com o uso e a ocupação do solo, diferenciando os períodos diurno, vespertino e noturno.

A Lei Federal nº 6.938/1981, que institui a Política Nacional do Meio Ambiente, e a Resolução CONAMA nº 001/1990 estabelecem diretrizes gerais para o controle do ruído ambiental no Brasil. A Resolução CONAMA 001/1990 determina que a emissão de ruídos em decorrência de quaisquer atividades industriais, comerciais, sociais ou recreativas deve obedecer aos padrões estabelecidos pela ABNT.

No âmbito estadual, órgãos como a CETESB em São Paulo possuem normativas complementares e exigem que os laudos de ruído submetidos ao licenciamento ambiental sejam elaborados por empresas ou laboratórios acreditados, reforçando a necessidade de rigor metodológico. Municípios também podem dispor de legislação própria, como leis de silêncio e planos diretores que definem zonas acústicas específicas, devendo ser consultados caso a caso.

Para processos judiciais, o laudo deve ser acompanhado de Anotação de Responsabilidade Técnica (ART) junto ao CREA ou RRT junto ao CAU, conforme a habilitação do profissional responsável. A ausência desse documento pode comprometer a aceitação do laudo como prova técnica.

Principais benefícios de uma definição correta dos pontos de medição

• Garante a representatividade real dos dados coletados em campo
• Assegura a conformidade com os critérios técnicos da NBR 10151
• Aumenta a validade jurídica do laudo em processos administrativos e judiciais
• Reduz o risco de contestação técnica por parte de peritos adversos ou órgãos fiscalizadores
• Permite decisões de projeto e licenciamento ambiental fundamentadas em dados sólidos
• Possibilita a rastreabilidade e reprodutibilidade das medições por terceiros
• Demonstra a idoneidade técnica do profissional e da empresa responsável pelo laudo
• Facilita a identificação de medidas corretivas precisas quando há não conformidade acústica

Erros mais comuns na definição dos pontos de medição

1. Posicionar o microfone a menos de 1,2 metro do solo: altura abaixo do mínimo exigido pela NBR 10151 invalida tecnicamente a medição realizada.
2. Medir a menos de 2 metros de superfícies refletoras: paredes, muros e estruturas próximas geram reflexões que elevam artificialmente os níveis captados pelo instrumento.
3. Ignorar o ruído de fundo: não medir o nível de pressão sonora residual do ambiente impossibilita a correta avaliação do ruído específico da fonte em análise.
4. Selecionar pontos pela conveniência e não pela representatividade: escolher locais de fácil acesso em vez dos mais críticos para os receptores vicia os resultados e compromete a idoneidade do laudo.
5. Realizar medições com velocidade de vento superior a 5 m/s: condições meteorológicas inadequadas interferem diretamente nos valores medidos, gerando dados não confiáveis.
6. Não registrar as coordenadas geográficas dos pontos: a ausência de georreferenciamento impede a reprodutibilidade das medições e dificulta a defesa técnica do laudo.
7. Limitar as medições a um único período do dia: a NBR 10151 classifica os limites por período diurno, vespertino e noturno, e a não cobertura de todos os períodos relevantes gera uma avaliação incompleta.
8. Desconsiderar barreiras acústicas e topografia: elementos como vegetação densa, taludes e edificações entre a fonte e o receptor alteram significativamente a propagação do som e devem ser considerados na escolha dos pontos.

Passo a passo: como definir os pontos de medição na prática

Passo 1 — Levantamento preliminar da área

Antes de qualquer medição, é indispensável realizar uma visita técnica ao local. Nessa etapa, o profissional identifica as fontes de ruído presentes, mapeia os receptores sensíveis existentes na área de influência e avalia as características físicas do ambiente, como topografia, vegetação e edificações. Esse levantamento preliminar orienta toda a estratégia de posicionamento dos pontos.

Passo 2 — Análise do zoneamento municipal e da legislação aplicável

O profissional responsável deve verificar a classificação da área conforme o plano diretor municipal e identificar os limites de nível de pressão sonora aplicáveis segundo a NBR 10151 e a legislação local. Áreas classificadas como de uso misto, residencial ou de sensibilidade elevada possuem limites mais restritivos, o que influencia diretamente a interpretação dos resultados.

Passo 3 — Identificação dos receptores críticos

Os receptores críticos são aqueles com maior sensibilidade ao ruído ou maior exposição à fonte em análise. Residências com fachadas voltadas diretamente para a fonte, hospitais, escolas, creches e espaços de convivência são exemplos de receptores prioritários. A distribuição espacial desses receptores determina onde os pontos de medição devem ser concentrados.

Passo 4 — Definição da quantidade e posição dos pontos

A NBR 10151 não fixa um número mínimo ou máximo de pontos de medição. A quantidade deve ser suficiente para representar adequadamente as condições acústicas de toda a área afetada. Em áreas com múltiplas fontes, geometrias complexas ou grande extensão de receptores, o número de pontos tende a ser maior. Os pontos devem cobrir as condições mais críticas de exposição, incluindo as fachadas mais expostas e as áreas com maior concentração de receptores sensíveis.

Passo 5 — Aplicação dos critérios de posicionamento da NBR 10151

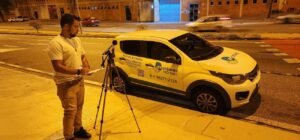

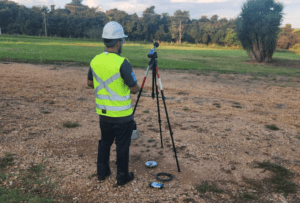

Cada ponto deve respeitar rigorosamente as exigências normativas: altura mínima de 1,2 metro em relação ao solo e afastamento mínimo de 2 metros de qualquer superfície refletora. O profissional deve ainda avaliar o ângulo de incidência do ruído e evitar posições que gerem sombra acústica ou reflexões indesejadas, que distorceriam os valores medidos.

Passo 6 — Documentação, georreferenciamento e registro fotográfico

Cada ponto de medição deve ser registrado com coordenadas GPS precisas, fotografias do local e descrição das condições ambientais no momento da coleta. O laudo deve conter um croqui detalhado com a localização de todos os pontos, as distâncias de referência e as características do entorno imediato. Essa documentação garante a rastreabilidade, a reprodutibilidade e a validade jurídica do documento produzido.

Passo 7 — Verificação das condições meteorológicas

As condições meteorológicas no momento da medição devem ser registradas e avaliadas quanto à sua adequação. A NBR 10151 recomenda que as medições sejam realizadas com velocidade do vento igual ou inferior a 5 m/s. Temperatura, umidade relativa do ar e direção predominante do vento também devem ser anotadas, pois influenciam a propagação sonora e podem ser relevantes na análise técnica dos resultados.

Perguntas frequentes sobre pontos de medição em laudos de ruído ambiental

Qual é a altura correta para posicionar o microfone em uma medição de ruído ambiental?

Segundo a NBR 10151, o microfone deve ser posicionado a uma altura mínima de 1,2 metro em relação ao solo. Essa exigência garante que a medição seja realizada em uma posição representativa da exposição humana ao ruído ambiental, evitando interferências provenientes de reflexões do piso.

A NBR 10151 define um número mínimo de pontos de medição?

Não. A norma não estabelece um número fixo de pontos. A quantidade deve ser determinada pelo profissional responsável com base na complexidade do ambiente, na extensão da área afetada, na quantidade de receptores sensíveis e na geometria da fonte sonora. O critério fundamental é a representatividade dos dados coletados.

Por que é necessário medir o ruído de fundo?

O ruído de fundo, também chamado de ruído residual, é o nível de pressão sonora presente no ambiente quando a fonte em análise não está em operação. Essa medição é essencial para que se possa isolar e avaliar corretamente a contribuição específica da fonte de interesse, conforme os procedimentos estabelecidos pela NBR 10151.

Qual é o afastamento mínimo de superfícies refletoras exigido pela norma?

A NBR 10151 exige um afastamento mínimo de 2 metros de qualquer superfície refletora, como paredes, muros, taludes e estruturas verticais. O não cumprimento dessa exigência pode resultar em reflexões que elevam artificialmente os níveis medidos, comprometendo a fidedignidade dos dados.

O laudo de ruído ambiental precisa de ART?

Sim. Para processos de licenciamento ambiental e para uso como prova técnica em ações judiciais, o laudo de ruído ambiental deve ser assinado por profissional habilitado, com emissão de Anotação de Responsabilidade Técnica (ART) junto ao CREA ou Registro de Responsabilidade Técnica (RRT) junto ao CAU, conforme a formação do responsável.

Quais condições meteorológicas podem invalidar uma medição de ruído?

A NBR 10151 recomenda que as medições sejam realizadas com velocidade do vento igual ou inferior a 5 m/s. Velocidades superiores geram ruído aerodinâmico no microfone e na proteção contra vento, interferindo diretamente nos valores registrados. Chuva forte e tempestades também são condições que inviabilizam a coleta de dados confiáveis.

Um laudo de ruído elaborado sem seguir a NBR 10151 pode ser rejeitado?

Sim. Órgãos ambientais estaduais, como a CETESB, e o Poder Judiciário podem rejeitar laudos que não sigam os procedimentos estabelecidos pela NBR 10151. A não conformidade metodológica é uma das principais causas de contestação e invalidação de laudos técnicos em processos administrativos e judiciais.

Como o zoneamento municipal interfere na avaliação do ruído ambiental?

O zoneamento municipal define a classificação de uso e ocupação do solo de cada área, o que determina os limites máximos de nível de pressão sonora aplicáveis segundo a NBR 10151. Áreas de uso predominantemente residencial possuem limites mais restritivos do que áreas industriais ou comerciais. Por isso, a consulta ao plano diretor do município é uma etapa indispensável na elaboração do laudo.

Como a GNR Ambiental pode ajudar

A GNR Ambiental possui equipe técnica especializada na elaboração de laudos de ruído ambiental com total conformidade à NBR 10151 e às exigências dos órgãos ambientais. Nossos profissionais habilitados realizam desde o levantamento preliminar da área até a entrega do laudo técnico completo, com georreferenciamento dos pontos, registro fotográfico, documentação detalhada e emissão de ART.

Atuamos em projetos de licenciamento ambiental, investigações de ruído de vizinhança, laudos periciais para processos judiciais, avaliações para empreendimentos industriais, comerciais e de infraestrutura urbana. Nossa atuação abrange os períodos diurno, vespertino e noturno, garantindo uma avaliação completa e tecnicamente sólida do ambiente acústico.

Dispomos de equipamentos calibrados e rastreáveis, e seguimos rigorosamente os procedimentos normativos em cada etapa do processo de medição e elaboração do laudo. Nossa metodologia garante dados representativos, documentação rastreável e relatórios que sustentam decisões técnicas e jurídicas com segurança e credibilidade.

Se você precisa de um laudo de ruído ambiental confiável, tecnicamente fundamentado e em conformidade com a legislação vigente, a GNR Ambiental está preparada para atender sua demanda com excelência e responsabilidade técnica.

Conclusão

A definição correta dos pontos de medição em um laudo de ruído ambiental é uma etapa técnica crítica que determina a qualidade, a representatividade e a validade de todo o documento. Os critérios estabelecidos pela NBR 10151, como a altura mínima de 1,2 metro, o afastamento mínimo de 2 metros de superfícies refletoras, o registro das condições meteorológicas e o georreferenciamento de cada ponto, não são recomendações opcionais. São requisitos que, quando descumpridos, comprometem a integridade técnica e jurídica do laudo produzido.

Profissionais que atuam na área de acústica ambiental devem dominar esses critérios e aplicá-los com rigor em cada trabalho. A escolha dos pontos de medição deve ser guiada pela representatividade, pela cobertura dos receptores críticos e pelo cumprimento fiel das exigências normativas. Documentação adequada, registro fotográfico e georreferenciamento são elementos indispensáveis para garantir a rastreabilidade e a credibilidade dos dados.

Empresas, gestores ambientais e proprietários que necessitam de avaliação acústica para fins de licenciamento, conformidade regulatória ou defesa em processos judiciais devem buscar profissionais habilitados, com domínio da NBR 10151 e experiência comprovada em campo. A qualidade do laudo começa na escolha do especialista responsável por elaborá-lo.

Solicite uma proposta

A GNR Ambiental está pronta para atender sua demanda por laudo de ruído ambiental com toda a precisão técnica, conformidade normativa e segurança jurídica que o seu projeto exige. Entre em contato com nossa equipe e solicite uma proposta personalizada para a sua necessidade.

Preencha o formulário de contato em nosso site, envie um e-mail ou ligue para nossa central de atendimento. Nossos especialistas estão disponíveis para esclarecer suas dúvidas, avaliar a complexidade do projeto e apresentar a solução mais adequada para o seu caso.

GNR Ambiental — Soluções técnicas em acústica, meio ambiente e engenharia com responsabilidade, precisão e excelência.

“`

O post Como definir os pontos de medição em um laudo de ruído ambiental? apareceu primeiro em GNR Ambiental.

Quem pode assinar laudo elétrico? CREA, ART e a diferença entre técnico e engenheiro

Introdução

Quem pode assinar laudo elétrico é uma dúvida que afeta proprietários de imóveis, síndicos, gestores de facilities e até profissionais da área. A resposta incorreta pode resultar em documentos sem validade jurídica, multas, invalidação de apólices de seguro e riscos graves à segurança das instalações. Entender a habilitação legal exigida para emitir esse documento é fundamental antes de contratar qualquer serviço.

O laudo elétrico é exigido em diversas situações: renovação de seguros, vistorias do corpo de bombeiros, compra e venda de imóveis, adequação a normas de segurança e fiscalização trabalhista. Por isso, sua validade depende diretamente de quem o assina e de como foi emitido.

Neste artigo, a GNR Ambiental apresenta, de forma técnica e acessível, as diferenças entre engenheiro eletricista e técnico em eletrotécnica, o papel do CREA e da ART nesse processo, como verificar se um laudo é válido e quais erros mais comprometem a regularidade do documento.

O que é um laudo elétrico

O laudo elétrico é um documento técnico que atesta as condições das instalações elétricas de uma edificação, avaliando sua conformidade com as normas vigentes, especialmente a ABNT NBR 5410:2004, que regula as instalações elétricas de baixa tensão no Brasil.

O documento é elaborado a partir de inspeção visual, medições técnicas e análise do projeto elétrico existente. Ao final, o profissional responsável aponta as conformidades, as não conformidades e as recomendações de correção necessárias para adequar as instalações aos padrões de segurança.

A finalidade do laudo vai além da simples formalidade. Ele serve como instrumento de segurança, de responsabilização técnica e de comprovação legal. Sem um laudo válido e tecnicamente embasado, proprietários e gestores ficam expostos a riscos jurídicos, operacionais e patrimoniais relevantes.

Um laudo elétrico irregular ou emitido por profissional sem habilitação não tem validade perante seguradoras, órgãos fiscalizadores ou o Poder Judiciário. Isso significa que, em caso de sinistro, a cobertura do seguro pode ser negada e a responsabilidade civil recair integralmente sobre o proprietário.

Como funciona a emissão de um laudo elétrico

O processo de elaboração de um laudo técnico de instalações elétricas envolve etapas bem definidas. Cada fase exige qualificação técnica específica e, ao final, a assinatura do profissional habilitado com a devida Anotação de Responsabilidade Técnica (ART).

A primeira etapa é o levantamento de campo, com inspeção visual das instalações, verificação dos quadros de distribuição, identificação dos circuitos, avaliação dos dispositivos de proteção e análise das condições gerais do sistema elétrico. Em seguida, são realizadas medições instrumentais, como ensaios de isolamento, continuidade de aterramento e qualidade de energia, conforme a natureza do laudo.

Com os dados coletados, o profissional elabora o relatório técnico, confrontando os resultados com os parâmetros estabelecidos pela NBR 5410 e demais normas aplicáveis. O documento é então assinado pelo responsável técnico e acompanhado pela ART registrada junto ao CREA.

A ART é o instrumento que vincula juridicamente o profissional ao documento emitido. Sem ela, o laudo não possui validade legal, independentemente da qualidade técnica do conteúdo apresentado.

Quando o laudo elétrico é necessário

A contratação de um laudo técnico de instalações elétricas é obrigatória ou fortemente recomendada em diversas situações práticas. Conhecer esses casos ajuda gestores e proprietários a se anteciparem e evitarem autuações ou perdas contratuais.

• Renovação ou contratação de seguros patrimoniais com cobertura contra incêndio elétrico
• Vistoria do Corpo de Bombeiros para emissão ou renovação do Auto de Vistoria do Corpo de Bombeiros (AVCB)
• Transações imobiliárias, especialmente em imóveis com instalações antigas
• Auditorias de segurança do trabalho e conformidade com a NR-10 (Segurança em Instalações e Serviços em Eletricidade)
• Adequação de instalações em edificações de uso coletivo, como condomínios, hospitais, escolas e centros comerciais
• Exigências de órgãos licenciadores ambientais e municipais
• Programas de manutenção preventiva e gestão de ativos elétricos
• Investigação de causas de falhas, curtos-circuitos ou incêndios de origem elétrica

Em empreendimentos industriais e comerciais de maior porte, o laudo elétrico é parte integrante do sistema de gestão de riscos e pode ser exigido por clientes, investidores e órgãos reguladores como condição para manutenção de contratos e licenças.

Legislação, normas e requisitos aplicáveis

A emissão de laudos elétricos é regulada por um conjunto de normas técnicas e instrumentos legais que definem tanto os parâmetros técnicos quanto as responsabilidades profissionais envolvidas.

A principal referência normativa é a ABNT NBR 5410:2004, que estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão para garantir a segurança de pessoas, animais e bens. Essa norma é a base técnica sobre a qual o laudo elétrico deve ser elaborado.

A Lei Federal nº 6.496, de 7 de dezembro de 1977, institui a Anotação de Responsabilidade Técnica e determina que todo contrato para a execução de obras ou prestação de serviços de engenharia deve ser acompanhado de ART. Essa exigência abrange diretamente a emissão de laudos técnicos elétricos.

A Resolução CONFEA nº 1.010, de 22 de agosto de 2005, define as atribuições profissionais de engenheiros, arquitetos e técnicos registrados no sistema CREA/CONFEA. Essa resolução é o instrumento que determina o escopo de atuação de cada categoria profissional, incluindo as limitações do técnico em eletrotécnica em relação ao engenheiro eletricista.

Além disso, a NR-10, Norma Regulamentadora do Ministério do Trabalho e Emprego relativa à segurança em instalações e serviços em eletricidade, exige que laudos e documentos técnicos relacionados à segurança elétrica sejam elaborados por profissional legalmente habilitado, expressão que, na prática regulatória, refere-se ao engenheiro eletricista com registro ativo no CREA.

Quem pode assinar um laudo elétrico: a resposta definitiva

A questão central deste artigo exige uma resposta clara e tecnicamente fundamentada. A habilitação para assinar laudos elétricos com plena validade jurídica é restrita ao engenheiro eletricista com registro ativo no Conselho Regional de Engenharia e Agronomia (CREA).

Engenheiro eletricista

O engenheiro eletricista possui formação de nível superior em engenharia elétrica, com registro obrigatório no CREA da jurisdição em que atua. Ele tem plena habilitação para elaborar, assinar e assumir responsabilidade técnica sobre laudos elétricos de qualquer natureza e complexidade.

Ao emitir um laudo, o engenheiro eletricista registra a correspondente ART (Anotação de Responsabilidade Técnica) junto ao CREA, vinculando seu nome, registro e responsabilidade civil ao documento. Essa responsabilidade é de natureza técnica, civil e, em casos de negligência, pode alcançar a esfera criminal.

Técnico em eletrotécnica

O técnico em eletrotécnica possui formação de nível médio técnico e também é registrado no CREA. No entanto, suas atribuições profissionais são definidas pela Resolução CONFEA nº 1.010/2005 e são significativamente mais restritas do que as do engenheiro eletricista.

O técnico em eletrotécnica pode executar serviços de instalação, manutenção e operação de sistemas elétricos de menor complexidade. Contudo, a emissão de laudos técnicos que exijam análise de conformidade normativa plena, como aqueles fundamentados na NBR 5410 para fins jurídicos ou securitários, extrapola as atribuições regulamentares dessa categoria.

Laudos assinados por técnicos em eletrotécnica em situações que exigem atribuição de nível superior podem ser questionados e invalidados por seguradoras, órgãos fiscalizadores e na esfera judicial. Para máxima segurança jurídica e técnica, o engenheiro eletricista é sempre a escolha correta.

Eletricista sem registro profissional

O eletricista que executa serviços práticos de instalação, sem registro no CREA, não possui habilitação legal para emitir laudos elétricos. Documentos assinados por eletricistas sem registro profissional não têm nenhuma validade jurídica e podem expor o contratante a responsabilidades graves.

O papel do CREA e da ART na validade do laudo

O Conselho Regional de Engenharia e Agronomia (CREA) é o órgão responsável pelo registro e fiscalização do exercício profissional de engenheiros e técnicos no Brasil. Para que um laudo elétrico tenha validade, o profissional que o assina deve ter registro ativo no CREA da região onde o serviço é prestado.

A consulta à situação cadastral de um profissional pode ser realizada diretamente no portal eletrônico do CREA estadual correspondente, onde é possível verificar se o registro está ativo, suspenso ou cancelado. Contratar um profissional com registro irregular invalida o documento emitido e configura exercício ilegal da profissão.

A ART (Anotação de Responsabilidade Técnica), instituída pela Lei Federal nº 6.496/1977, é o instrumento que transforma o laudo em documento juridicamente válido. A ART deve ser registrada e quitada junto ao CREA antes ou durante a execução do serviço, e seu número deve constar no próprio laudo elétrico.

É importante distinguir a ART do RRT (Registro de Responsabilidade Técnica), utilizado por arquitetos e urbanistas perante o Conselho de Arquitetura e Urbanismo (CAU). O RRT não se aplica a laudos elétricos. Para instalações elétricas, o instrumento correto é sempre a ART registrada no CREA.

Principais benefícios de um laudo elétrico válido

• Validade jurídica perante seguradoras, órgãos fiscalizadores e o Poder Judiciário
• Comprovação de conformidade das instalações com a NBR 5410
• Redução do risco de incêndios, choques elétricos e falhas operacionais
• Proteção patrimonial e manutenção de coberturas de seguro
• Atendimento às exigências da NR-10 e demais normas regulamentadoras do trabalho
• Valorização do imóvel em processos de compra, venda ou locação
• Base técnica para planejamento de manutenção preventiva e corretiva
• Identificação antecipada de irregularidades que possam gerar responsabilidade civil ao proprietário
• Atendimento a exigências de licenciamento, alvarás e certidões municipais

Erros mais comuns ao contratar ou receber um laudo elétrico

1. Aceitar laudo sem ART registrada e quitada no CREA: o documento sem ART não tem validade legal, independentemente do conteúdo técnico apresentado.
2. Contratar técnico em eletrotécnica para serviços que exigem engenheiro eletricista: as atribuições profissionais são distintas e o laudo pode ser invalidado posteriormente.
3. Não verificar a situação cadastral do profissional no CREA: registros suspensos ou cancelados tornam o laudo juridicamente inexistente.
4. Aceitar laudo sem identificação completa do profissional: nome, número de registro no CREA, assinatura e número da ART são elementos obrigatórios.
5. Desconsiderar a periodicidade de atualização do laudo: instalações elétricas envelhecem e sofrem alterações; laudos desatualizados perdem sua representatividade técnica.
6. Confundir laudo elétrico com relatório de manutenção: são documentos distintos com finalidades e responsabilidades diferentes.
7. Não verificar se a NBR 5410 foi utilizada como referência normativa: laudos sem base normativa identificada carecem de fundamentação técnica adequada.
8. Contratar o serviço pelo menor preço sem avaliar a habilitação do profissional: a economia inicial pode gerar custos muito superiores em caso de sinistro ou autuação.

Como verificar se um laudo elétrico é válido

Antes de aceitar um laudo elétrico como válido, verifique os seguintes pontos essenciais. Esses itens garantem que o documento atenda às exigências legais e técnicas aplicáveis.

• O profissional assinou como engenheiro eletricista, e não apenas como técnico?
• O número de registro no CREA está indicado no laudo?
• O registro do profissional está ativo no portal do CREA estadual?
• O laudo possui número de ART registrada e quitada?
• A ART é verificável no sistema eletrônico do CREA?
• O laudo menciona explicitamente a NBR 5410 como referência normativa?
• Há identificação completa da edificação inspecionada?
• O documento contém data de emissão e assinatura original ou equivalente?

Perguntas frequentes sobre laudo elétrico

Técnico em eletrotécnica pode assinar laudo elétrico?

O técnico em eletrotécnica tem atribuições profissionais limitadas pela Resolução CONFEA nº 1.010/2005. Para laudos que exijam análise plena de conformidade com a NBR 5410, especialmente aqueles destinados a seguradoras, órgãos fiscalizadores ou uso jurídico, a habilitação plena é do engenheiro eletricista. Laudos assinados por técnicos em situações que excedem suas atribuições podem ser questionados e invalidados.

Laudo elétrico sem ART tem validade?

Não. A ART é exigida pela Lei Federal nº 6.496/1977 para a prestação de serviços de engenharia. Sem a ART registrada e quitada no CREA, o laudo elétrico não possui validade jurídica perante seguradoras, órgãos públicos ou o Poder Judiciário, independentemente da qualidade técnica do documento.

Engenheiro civil pode assinar laudo elétrico?

Não. As atribuições profissionais em engenharia são específicas por área de formação. O engenheiro civil tem atribuições voltadas a estruturas, fundações e obras civis. A emissão de laudos técnicos de instalações elétricas é atribuição do engenheiro eletricista, conforme definido pela Resolução CONFEA nº 1.010/2005.

Como verificar se o CREA do profissional é válido?

A consulta pode ser feita diretamente no portal eletrônico do CREA do estado onde o profissional atua. Basta informar o número de registro para verificar se a situação cadastral está ativa. Profissionais com registro suspenso, cancelado ou em inadimplência não estão habilitados a exercer atividades técnicas com validade legal.

Qual a diferença entre ART e RRT?

A ART (Anotação de Responsabilidade Técnica) é emitida por engenheiros e técnicos registrados no CREA, com base na Lei Federal nº 6.496/1977. O RRT (Registro de Responsabilidade Técnica) é emitido por arquitetos e urbanistas registrados no CAU (Conselho de Arquitetura e Urbanismo). Para laudos elétricos, o instrumento aplicável é exclusivamente a ART registrada no CREA.

O laudo elétrico precisa ser renovado?

Sim. As instalações elétricas se degradam com o tempo, sofrem alterações e passam por ampliações que podem comprometer a segurança. A periodicidade de renovação varia conforme o tipo de edificação e as exigências dos órgãos contratantes, mas é recomendável que o laudo seja atualizado a cada dois a cinco anos, ou sempre que ocorrerem modificações significativas nas instalações.

Eletricista sem CREA pode emitir laudo elétrico?

Não. O eletricista que não possui registro profissional no CREA não tem habilitação legal para emitir laudos elétricos. Documentos emitidos por profissionais sem registro não possuem validade jurídica e configuram exercício irregular da profissão, sujeito a sanções previstas na legislação vigente.

O laudo elétrico é obrigatório para condomínios?

Sim, em diversas situações. Condomínios residenciais e comerciais frequentemente precisam apresentar laudo elétrico para renovação do AVCB, contratação ou renovação de seguros prediais, e cumprimento de exigências municipais de manutenção e segurança. A elaboração deve ser feita por engenheiro eletricista com ART registrada no CREA.

Como a GNR Ambiental pode ajudar

A GNR Ambiental conta com equipe técnica especializada em engenharia elétrica para a elaboração de laudos técnicos de instalações elétricas com plena validade jurídica e embasamento normativo rigoroso. Nossos engenheiros eletricistas são registrados no CREA e emitem ART para todos os serviços prestados.

Atuamos na elaboração de laudos elétricos fundamentados na ABNT NBR 5410, atendendo exigências de seguradoras, Corpo de Bombeiros, órgãos fiscalizadores do trabalho e processos de licenciamento. Também desenvolvemos laudos específicos para conformidade com a NR-10 e para investigação de causas de falhas elétricas.

Nossa metodologia inclui inspeção técnica em campo, realização de medições instrumentais, elaboração de relatório técnico detalhado e emissão da ART correspondente. Atendemos edificações residenciais, comerciais e industriais, condomínios, hospitais, instituições de ensino e empreendimentos de qualquer porte.

A GNR Ambiental também oferece suporte técnico para verificação de laudos existentes, orientação sobre adequações necessárias e elaboração de planos de ação para correção de não conformidades identificadas. Nossa atuação é orientada pela ética profissional, pela segurança e pela conformidade regulatória.

Conclusão

A validade jurídica de um laudo elétrico depende diretamente de quem o assina e de como foi emitido. O engenheiro eletricista com registro ativo no CREA é o único profissional com habilitação plena para elaborar e assinar laudos técnicos de instalações elétricas com validade legal irrestrita. A ART registrada e quitada no CREA é o instrumento que confere ao documento força jurídica perante qualquer instância.

Técnicos em eletrotécnica possuem atribuições profissionais importantes, mas limitadas pela Resolução CONFEA nº 1.010/2005, o que os impede de assumir plena responsabilidade técnica por laudos que exijam análise de conformidade normativa complexa. Eletricistas sem registro no CREA não têm nenhuma habilitação para emitir laudos.

Aceitar um laudo elétrico sem verificar a habilitação do profissional e a existência da ART é um risco que pode resultar em invalidação do documento, negativa de cobertura de seguro, autuações fiscais e responsabilidade civil do proprietário. A prevenção começa pela escolha correta do profissional habilitado.

Sempre exija engenheiro eletricista com CREA ativo e ART registrada. Verifique o número da ART no portal do CREA antes de aceitar qualquer laudo elétrico como documento válido.

Solicite uma proposta

Precisa de um laudo elétrico com validade jurídica, elaborado por engenheiro eletricista registrado no CREA e com ART correspondente? A GNR Ambiental está pronta para atender sua demanda com rigor técnico, agilidade e segurança regulatória.

Entre em contato com nossa equipe e solicite uma proposta personalizada para o seu empreendimento. Atendemos edificações residenciais, comerciais e industriais em todo o território nacional, com soluções completas em engenharia elétrica e conformidade normativa.

Fale agora com a GNR Ambiental e garanta a validade do seu laudo elétrico.

“`

O post Quem pode assinar laudo elétrico? CREA, ART e a diferença entre técnico e engenheiro apareceu primeiro em GNR Ambiental.

Introdução

Você está em campo realizando uma medição de ruído ambiental. O sonômetro registra 58 dB(A), mas há um zumbido constante e claramente audível emanando de um transformador próximo. O que fazer? Esse cenário é mais comum do que parece, e a resposta correta exige conhecimento sobre ruído tonal e ruído impulsivo, dois tipos de ruído que recebem tratamento técnico diferenciado nas normas brasileiras de acústica ambiental.

A correta identificação desses tipos de ruído e a aplicação das correções previstas em norma são etapas fundamentais em qualquer laudo de avaliação acústica. Erros nessa etapa podem comprometer a validade técnica e jurídica do documento, além de levar a conclusões incorretas sobre a conformidade de uma fonte sonora com os limites estabelecidos pela legislação.

Neste artigo, a GNR Ambiental apresenta um guia técnico e prático sobre como identificar o ruído tonal e o ruído impulsivo em campo, quais parâmetros registrar, como aplicar as correções previstas na ABNT NBR 10151:2019 e quais erros devem ser evitados. O conteúdo é baseado nas normas técnicas vigentes e no Guia Prático para Medições de Ruído Ambiente do IBRAM/DF.

O que é Ruído Tonal?

Características físicas e perceptivas

O ruído tonal é aquele que apresenta componentes de frequência puras e dominantes no espectro sonoro, percebidas pelo ouvido humano como zumbidos, apitos, chiados ou sons de caráter musical. Diferente do ruído de banda larga, que distribui energia por uma ampla faixa de frequências, o ruído tonal concentra energia em uma ou poucas frequências específicas, tornando-se perceptivelmente mais incômodo para o ouvido humano mesmo quando o nível de pressão sonora global é similar.

Essa característica de maior incomodo perceptivo é exatamente o motivo pelo qual as normas técnicas aplicam uma penalidade adicional ao ruído tonal durante a avaliação. O sistema auditivo humano é particularmente sensível a tons puros, o que justifica o tratamento normativo mais restritivo para esse tipo de fonte.

Exemplos práticos no ambiente urbano e industrial

No ambiente urbano e industrial, fontes de ruído tonal são frequentemente encontradas em situações como:

• Transformadores elétricos de alta e média tensão
• Motores de sistemas de climatização e ar-condicionado
• Compressores de ar e sistemas de refrigeração industrial
• Sirenes, alarmes e sistemas de sinalização sonora
• Ventiladores centrífugos e axiais com frequência de rotação dominante
• Equipamentos eletromecânicos com rotação constante

O que é Ruído Impulsivo?

Características físicas e perceptivas

O ruído impulsivo é caracterizado por eventos sonoros de curta duração com rápida e acentuada variação de pressão sonora, gerando picos súbitos de amplitude elevada. A energia sonora é liberada em frações de segundo, criando uma resposta auditiva de susto ou sobressalto que vai além do que o nível equivalente contínuo seria capaz de provocar isoladamente.

Assim como o ruído tonal, o ruído impulsivo causa maior incômodo e apresenta maior potencial de dano à saúde auditiva do que a mesma energia sonora distribuída de forma contínua e estacionária. Por isso, a norma também prevê uma correção penalizadora para esse tipo de ruído.

Exemplos práticos no ambiente urbano e industrial

Fontes típicas de ruído impulsivo incluem:

• Prensas e martelos industriais
• Fogos de artifício e explosões controladas
• Disparos de armas de fogo
• Compressores de pistão com válvulas de escape
• Marteladas e operações de cravação de estacas em obras civis
• Batidas e choques mecânicos em processos industriais

Como Identificar o Ruído Tonal em Campo

O papel da escuta ativa do avaliador

A identificação do ruído tonal começa pela percepção auditiva do profissional responsável pela medição. Durante a avaliação, o avaliador deve ouvir atentamente a fonte sonora e verificar se é possível perceber claramente um tom, zumbido, apito ou chiado de frequência definida. Esse critério subjetivo, baseado na escuta ativa, é reconhecido pelas normas como um critério válido de identificação e deve ser devidamente registrado no laudo.

Entretanto, a percepção auditiva por si só não é suficiente. Ela deve ser sempre complementada pela análise instrumental, especialmente quando a identificação subjetiva for duvidosa ou quando o laudo puder ser questionado em processos administrativos ou judiciais.

A análise espectral em bandas de 1/3 de oitava

O método instrumental para identificação do ruído tonal consiste na análise espectral em bandas de 1/3 de oitava. Nessa análise, o avaliador verifica se alguma banda de frequência se destaca de forma significativa em relação às bandas adjacentes no espectro sonoro. Um critério técnico complementar amplamente adotado é a presença de uma banda que supere as bandas vizinhas em nível de pressão sonora, configurando um pico espectral claramente identificável.

A ABNT NBR 10151:2019 e o Guia Prático para Medições de Ruído Ambiente do IBRAM/DF estabelecem orientações sobre esse procedimento de identificação. O registro do espectro deve ser incluído na documentação técnica do laudo para embasar a aplicação da correção.

Equipamentos necessários para a identificação

Para realizar a identificação do ruído tonal de forma tecnicamente adequada, são necessários:

• Sonômetro integrador de Classe 1, conforme IEC 61672
• Módulo de análise espectral em bandas de 1/3 de oitava
• Calibrador acústico certificado
• Tripé e protetor de vento (windscreen)

Como Identificar o Ruído Impulsivo em Campo

Comparação entre LAeq e LApeak

A identificação instrumental do ruído impulsivo é realizada por meio da comparação entre o nível equivalente contínuo (LAeq) e o nível de pico (LApeak). Uma diferença expressiva entre esses dois parâmetros indica que o ruído apresenta eventos de alta amplitude em curto espaço de tempo, configurando caráter impulsivo. O Guia do IBRAM/DF orienta que uma diferença superior a 6 dB(A) entre medições realizadas com diferentes ponderações temporais pode indicar esse caráter.

Alguns sonômetros dispõem do modo de medição “Impulse”, que aplica uma constante de tempo específica para capturar com maior precisão os picos de pressão sonora característicos do ruído impulsivo. Sempre que disponível, esse modo deve ser utilizado.

Registro e contagem de eventos impulsivos

Durante a medição, o avaliador deve registrar o número de eventos impulsivos identificados, o intervalo entre eles e a intensidade de cada ocorrência. Esse registro é fundamental para caracterizar o comportamento temporal do ruído e para embasar a aplicação da correção no laudo. Eventos esporádicos e eventos repetitivos devem ser diferenciados e documentados separadamente.

As Correções Previstas na NBR 10151

Correção de +5 dB para ruído tonal

Quando o ruído avaliado apresenta caráter tonal identificado, a ABNT NBR 10151:2019 prevê a aplicação de uma penalidade de +5 dB ao nível medido antes da comparação com o limite estabelecido para a zona de uso do solo. Na prática, isso significa que o nível corrigido deve ser comparado ao limite normativo, e não o nível bruto medido.

Para ilustrar: se o limite para uma área mista com vocação residencial no período diurno é de 55 dB(A), e a fonte apresenta caráter tonal, o nível medido deve ser acrescido de 5 dB antes da comparação. Um nível medido de 52 dB(A) seria corrigido para 57 dB(A), resultando em não conformidade com o limite de 55 dB(A). Essa correção penalizadora reflete o maior incômodo gerado por tons puros.

Correção de +5 dB para ruído impulsivo

De forma análoga, quando o ruído apresenta caráter impulsivo confirmado, aplica-se igualmente uma penalidade de +5 dB ao nível medido. A fundamentação é a mesma: eventos de pressão sonora súbita causam maior perturbação ao bem-estar e maior risco à saúde auditiva do que a mesma energia distribuída de forma contínua.

O Guia do IBRAM/DF orienta que a correção seja aplicada ao nível equivalente contínuo medido durante o período de avaliação, considerando os eventos impulsivos registrados. O resultado corrigido é então comparado com os limites da zona e do período avaliado.

Quando as correções se somam?

Uma situação que frequentemente gera dúvidas é a possibilidade de cumulatividade das correções. Quando o ruído identificado apresenta simultaneamente caráter tonal e caráter impulsivo, as duas penalidades se somam, resultando em uma correção total de +10 dB. Esse é o caso, por exemplo, de uma prensa industrial que emite impactos súbitos com componente metálico audível de frequência dominante.

Esse cenário é particularmente relevante em ambientes industriais e deve ser tratado com rigor na elaboração do laudo. A falta de identificação de uma das características pode levar a uma avaliação incorreta de conformidade.

• Ruído sem caráter especial: correção de 0 dB
• Ruído tonal identificado: correção de +5 dB
• Ruído impulsivo identificado: correção de +5 dB
• Ruído tonal e impulsivo simultâneos: correção de +10 dB

Limites por zona e período — NBR 10151:2019

Os limites de nível de pressão sonora estabelecidos pela ABNT NBR 10151:2019 variam conforme o tipo de área e o período do dia. Abaixo estão os limites base, aos quais devem ser comparados os níveis já corrigidos pelas penalidades de caráter tonal e/ou impulsivo:

• Áreas de sítios e fazendas: 40 dB(A) diurno / 35 dB(A) noturno
• Área estritamente residencial urbana: 50 dB(A) diurno / 45 dB(A) noturno
• Área mista com vocação residencial: 55 dB(A) diurno / 50 dB(A) noturno
• Área mista com vocação comercial e administrativa: 60 dB(A) diurno / 55 dB(A) noturno
• Área predominantemente industrial: 65 dB(A) diurno / 60 dB(A) noturno
• Área de lazer e turismo: 65 dB(A) diurno / 55 dB(A) noturno

Passo a Passo: Procedimento Completo de Medição

Equipamentos e condições ideais

O procedimento de medição deve ser realizado com sonômetro integrador de Classe 1, conforme a norma IEC 61672, equipado com módulo de análise espectral em bandas de 1/3 de oitava. O microfone deve ser posicionado entre 1,2 m e 1,5 m do solo e a pelo menos 1 m de distância de superfícies refletoras, como paredes e muros. As medições devem ser realizadas preferencialmente com velocidade do vento inferior a 5 m/s, sempre com o protetor de vento instalado.

Parâmetros essenciais a registrar

Durante a medição, os seguintes parâmetros devem ser obrigatoriamente registrados:

• LAeq — nível equivalente contínuo
• LAmax e LAmin — níveis máximo e mínimo
• LApeak — nível de pico, essencial para avaliação de ruído impulsivo
• Percentis L10, L50 e L90 — quando aplicável ao tipo de ruído avaliado
• Espectro em bandas de 1/3 de oitava — quando houver suspeita de caráter tonal
• Condições meteorológicas, horário e período de medição
• Zoneamento do local e identificação das fontes sonoras presentes

Checklist prático para o profissional em campo

Antes da medição:

• Calibrar o sonômetro com calibrador certificado
• Verificar condições meteorológicas (vento, temperatura, umidade)
• Identificar todas as fontes de ruído presentes na área
• Confirmar o período de medição (diurno, vespertino ou noturno)
• Consultar o zoneamento do uso do solo do local

Durante a medição:

• Posicionar o microfone corretamente com protetor de vento instalado
• Registrar LAeq, LAmax, LAmin e LApeak continuamente
• Ouvir atentamente: há tom audível? Há impactos súbitos?
• Ativar o módulo de análise espectral se houver suspeita de caráter tonal
• Registrar a quantidade e a intensidade dos eventos impulsivos identificados

Após a medição:

• Analisar o espectro: identificar se há pico de frequência dominante (caráter tonal)
• Comparar LAeq e LApeak: diferença expressiva indica caráter impulsivo
• Aplicar as correções cabíveis (+5 dB ou +10 dB)
• Comparar o nível corrigido com o limite da NBR 10151 para a zona e o período
• Emitir o laudo com todas as informações, justificativas e a documentação completa

Erros Mais Comuns e Como Evitá-los

1. Não realizar análise espectral quando há suspeita de caráter tonal: utilizar apenas o LAeq sem investigar o espectro pode resultar na não identificação de uma característica que exige correção normativa.
2. Confundir ruído flutuante com ruído impulsivo: o ruído flutuante varia lentamente ao longo do tempo, enquanto o ruído impulsivo apresenta picos abruptos de curta duração. A confusão entre esses tipos leva à aplicação incorreta das correções.
3. Aplicar a correção sobre o limite em vez de sobre o nível medido: a penalidade deve ser somada ao nível medido, e o resultado corrigido é que deve ser comparado ao limite normativo. A inversão desse procedimento gera erros na conclusão do laudo.
4. Ignorar a cumulatividade das correções: quando o ruído apresenta simultaneamente caráter tonal e impulsivo, as duas penalidades se somam. Aplicar apenas uma delas resulta em avaliação incompleta.
5. Não registrar a justificativa técnica da correção no laudo: a ausência de fundamentação documentada pode levar ao questionamento da correção em processos administrativos, licenciamentos ambientais ou ações judiciais.
6. Realizar medições em condições meteorológicas inadequadas: vento forte, chuva ou interferências ambientais sem o uso de protetor de vento distorcem significativamente os resultados e comprometem a representatividade da medição.

Perguntas Frequentes (FAQ)

1. O que caracteriza tecnicamente um ruído como tonal?
Um ruído é caracterizado como tonal quando apresenta uma ou mais componentes de frequência dominantes, claramente perceptíveis ao ouvido humano como zumbido, apito ou chiado. A confirmação técnica é feita por meio de análise espectral em bandas de 1/3 de oitava, identificando picos de frequência que se destacam no espectro sonoro.

2. Como diferenciar ruído impulsivo de ruído flutuante?
O ruído flutuante varia lentamente ao longo do tempo de medição, sem eventos abruptos. O ruído impulsivo é caracterizado por picos súbitos de pressão sonora em curta duração, com grande diferença entre o nível de pico (LApeak) e o nível equivalente contínuo (LAeq). Essa diferença expressiva entre os parâmetros é o principal indicador técnico do caráter impulsivo.

3. A penalidade de +5 dB é aplicada sobre o limite ou sobre o nível medido?
A penalidade é aplicada sobre o nível medido. Após a soma da correção ao nível medido, o resultado corrigido é comparado ao limite estabelecido pela NBR 10151:2019 para a zona e o período avaliados.

4. É possível aplicar correção de +10 dB em uma mesma fonte?
Sim. Quando a fonte sonora apresenta simultaneamente caráter tonal e caráter impulsivo, as duas correções se somam, resultando em uma penalidade total de +10 dB sobre o nível medido. Esse caso é mais comum em equipamentos industriais com impactos mecânicos e frequência de vibração dominante.

5. Qual equipamento é necessário para identificar o ruído tonal?
É necessário um sonômetro integrador de Classe 1, conforme a norma IEC 61672, equipado com módulo de análise espectral em bandas de 1/3 de oitava. A percepção auditiva do avaliador também é reconhecida como critério válido, mas deve ser complementada pela análise instrumental.

6. Qual é o tempo mínimo de medição exigido?
Para ruídos estacionários, recomenda-se no mínimo 1 minuto de medição. Para ruídos flutuantes ou intermitentes, o tempo mínimo recomendado é de 10 minutos, ou o tempo suficiente para representar a situação real. Para ruídos impulsivos, o período de medição deve ser suficiente para capturar o evento completo e registrar o número de ocorrências.

7. A identificação de caráter tonal precisa constar no laudo?
Sim. A justificativa técnica da identificação do caráter tonal ou impulsivo, bem como a fundamentação para a aplicação da correção, devem constar expressamente no laudo de avaliação acústica. A ausência dessa documentação pode comprometer a validade técnica e jurídica do documento.

8. Quais normas regulamentam a medição e avaliação de ruído ambiental no Brasil?
As principais normas são a ABNT NBR 10151:2019, que trata da medição e avaliação de níveis de pressão sonora em áreas habitadas, e a ABNT NBR 10152, que estabelece níveis de ruído para conforto acústico em ambientes internos. O Guia Prático para Medições de Ruído Ambiente do IBRAM/DF é uma referência complementar importante para a aplicação prática dessas normas.

Como a GNR Ambiental Pode Ajudar

A GNR Ambiental conta com equipe técnica especializada em acústica ambiental, medição e avaliação de ruído ambiente, identificação de caráter tonal e impulsivo e elaboração de laudos técnicos conforme a ABNT NBR 10151:2019. Nossos profissionais utilizam equipamentos de Classe 1 certificados, com módulo de análise espectral, garantindo a precisão e a rastreabilidade necessárias para laudos utilizados em processos de licenciamento ambiental, atendimento a notificações de órgãos ambientais e defesa técnica em processos administrativos.

Realizamos medições de ruído ambiental para empresas industriais, empreendimentos comerciais, construtoras, incorporadoras, condomínios e estabelecimentos de entretenimento. Nossa atuação abrange desde a caracterização da fonte sonora até a elaboração completa do laudo técnico, com identificação fundamentada dos caracteres tonal e impulsivo e aplicação rigorosa das correções normativas.

Se sua empresa precisa de avaliação acústica, monitoramento de ruído ambiental, atendimento a condicionantes de licença ambiental ou diagnóstico de conformidade com a NBR 10151, a GNR Ambiental está preparada para oferecer suporte técnico qualificado. Atendemos em todo o território nacional, com capacidade para projetos de grande porte e prazos compatíveis com as exigências dos órgãos ambientais.

Conclusão

A correta identificação do ruído tonal e do ruído impulsivo é uma etapa essencial em qualquer processo de avaliação acústica ambiental. Erros nessa fase comprometem não apenas os resultados técnicos da medição, mas também a validade jurídica do laudo e a confiabilidade das conclusões apresentadas aos órgãos ambientais, ao empreendedor e à comunidade afetada.

A ABNT NBR 10151:2019 estabelece com clareza as penalidades de +5 dB para cada tipo de caráter especial identificado, podendo chegar a +10 dB quando as duas características coexistem na mesma fonte. Conhecer e aplicar corretamente essas correções é uma responsabilidade técnica e ética do profissional responsável pela avaliação.

O uso de equipamentos adequados, a adoção de procedimentos corretos em campo, o registro detalhado dos parâmetros medidos e a documentação técnica completa no laudo são os pilares que garantem a robustez de uma avaliação acústica de qualidade. A GNR Ambiental reforça a importância do rigor técnico nessa área e coloca sua equipe à disposição para apoiar empresas e profissionais que necessitem desse suporte especializado.

Solicite uma Proposta

Sua empresa precisa de medição e avaliação de ruído ambiental com identificação de caráter tonal ou impulsivo? Precisa de um laudo técnico conforme a ABNT NBR 10151:2019 para fins de licenciamento ambiental, atendimento a notificações ou processos administrativos?

Entre em contato com a GNR Ambiental agora mesmo. Nossa equipe técnica está pronta para entender a necessidade da sua empresa, apresentar uma proposta personalizada e iniciar o atendimento com agilidade e segurança técnica.

Preencha o formulário de contato disponível neste site ou entre em contato diretamente pelos nossos canais de atendimento. A GNR Ambiental é sua parceira técnica em acústica ambiental e segurança do trabalho.

O post Ruído tonal e ruído impulsivo: como identificar e aplicar as correções? apareceu primeiro em GNR Ambiental.

PIE NR-10: quem é obrigado a ter o Prontuário de Instalações Elétricas?

O PIE NR-10 é um dos documentos mais cobrados pelos fiscais do Ministério do Trabalho e Emprego, e ainda assim muitas empresas desconhecem se são obrigadas a tê-lo. A resposta depende de um número específico: 75 kW de carga instalada. Entender essa regra é fundamental para que gestores, técnicos de segurança e empresários saibam exatamente quais são suas obrigações legais — e evitem autuações desnecessárias.

Neste artigo, você vai entender o que é o Prontuário de Instalações Elétricas, o que determina o item 10.2.4 da NR-10, como funciona o critério dos 75 kW e quais documentos compõem o PIE completo. O conteúdo é baseado no texto oficial da NR-10 e no Manual de Auxílio na Interpretação e Aplicação da NR-10, publicado pelo Ministério do Trabalho e Emprego.

O que é o Prontuário de Instalações Elétricas

O Prontuário de Instalações Elétricas, conhecido pela sigla PIE, é o conjunto de documentos técnicos que descrevem, registram e organizam todas as informações relevantes sobre a instalação elétrica de um estabelecimento. Ele funciona como o dossiê completo da infraestrutura elétrica de uma empresa — reunindo projetos, laudos, procedimentos, certificações e registros de manutenção em um único instrumento.

Uma analogia útil: assim como um prontuário médico reúne o histórico de saúde de um paciente, o PIE reúne o histórico técnico da instalação elétrica. Sem esse documento, não há rastreabilidade, não há controle e não há como garantir a segurança dos trabalhadores que operam ou transitam próximo a equipamentos e circuitos elétricos.

O PIE não é apenas uma exigência burocrática. Acidentes com eletricidade estão entre as principais causas de óbitos e lesões graves no ambiente de trabalho no Brasil. A existência de um prontuário atualizado e acessível é uma medida concreta de prevenção e de controle de riscos elétricos.

O que diz o item 10.2.4 da NR-10

A Norma Regulamentadora nº 10 do Ministério do Trabalho e Emprego regula a segurança em instalações e serviços em eletricidade. Ela é obrigatória para todas as empresas que possuam trabalhadores que interajam direta ou indiretamente com instalações elétricas, e tem fundamento nos artigos 154 a 201 da Consolidação das Leis do Trabalho.

O item 10.2.4 estabelece que toda empresa deve elaborar e manter atualizado o Prontuário de Instalações Elétricas. Esse documento deve conter, no mínimo, os seguintes elementos:

1. Procedimentos e instruções técnicas e administrativas de segurança e saúde — descrevem como os trabalhos com eletricidade devem ser realizados com segurança no ambiente específico da empresa.
2. Documentação das inspeções e testes das instalações elétricas — registros periódicos de verificações, manutenções preventivas e corretivas realizadas na instalação.
3. Procedimentos para situações de emergência — planos de ação para casos de acidentes elétricos, falhas ou situações de risco iminente.
4. Certificações dos equipamentos e materiais elétricos em áreas classificadas — especialmente relevante para ambientes com risco de explosão ou inflamabilidade.
5. Documentação técnica das instalações elétricas — inclui projetos, diagramas, memoriais descritivos e especificações de materiais.
6. Laudos, relatórios e pareceres técnicos — resultados de análises realizadas por profissionais habilitados sobre o estado da instalação.
7. Registros de treinamentos e qualificações dos trabalhadores — comprovantes de que os profissionais que atuam com eletricidade possuem a capacitação exigida pela NR-10.

A responsabilidade pela elaboração, manutenção e disponibilização do PIE é do empregador. O documento deve estar acessível no local de trabalho, disponível para trabalhadores, representantes sindicais e fiscais do trabalho sempre que solicitado.

A regra dos 75 kW: entenda o critério que define o nível de exigência

O Manual de Auxílio na Interpretação e Aplicação da NR-10, documento oficial elaborado pela Comissão Tripartite Paritária Permanente do Ministério do Trabalho e Emprego, esclarece que o nível de exigência do PIE varia conforme a carga instalada do estabelecimento. O valor de referência é 75 kW.

Esse critério é objetivo e independe do setor de atividade, do número de trabalhadores ou do porte da empresa. O que determina o grau de obrigação é a soma das potências de todos os equipamentos elétricos instalados no estabelecimento.

A divisão funciona da seguinte forma:

• Carga instalada inferior a 75 kW: o estabelecimento deve manter um prontuário simplificado, com documentação básica sobre a instalação elétrica.
• Carga instalada igual ou superior a 75 kW: o estabelecimento deve manter o PIE completo, com todos os documentos previstos no item 10.2.4 da NR-10, incluindo projeto elétrico, diagrama unifilar, memorial descritivo e laudos técnicos.

É importante destacar que nenhuma empresa está isenta das obrigações gerais da NR-10. Mesmo abaixo de 75 kW, a instalação precisa estar segura e regularizada, os trabalhadores precisam receber treinamento adequado e os riscos elétricos precisam ser controlados. O que muda é o nível de detalhamento documental exigido.

Como calcular a carga instalada da sua empresa

A carga instalada é a soma das potências nominais de todos os equipamentos elétricos presentes no estabelecimento — independentemente de estarem em operação simultânea ou não. Isso inclui iluminação, motores elétricos, sistemas de ar-condicionado, equipamentos de processo, computadores, máquinas e qualquer outro dispositivo conectado à rede elétrica.

O cálculo segue uma lógica simples: levante todos os equipamentos elétricos, identifique a potência de cada um na plaqueta de identificação ou no manual técnico, some todos os valores e converta o resultado para quilowatts dividindo por 1.000. O resultado é a carga instalada total.

Um exemplo prático para ilustrar o conceito:

• 5 aparelhos de ar-condicionado de 3.500 W cada: 17.500 W
• 100 luminárias de 40 W cada: 4.000 W
• 30 computadores de 300 W cada: 9.000 W
• Total: 30.500 W, equivalente a 30,5 kW

Nesse exemplo hipotético, o estabelecimento ficaria abaixo do limite de 75 kW. Porém, ao adicionar máquinas industriais, equipamentos de cozinha em grande escala, sistemas de refrigeração ou outros equipamentos de maior potência, esse valor pode ultrapassar facilmente o limite. Por isso, o levantamento deve ser feito com rigor técnico, preferencialmente por profissional habilitado.

Atenção: a carga instalada não é a mesma coisa que a demanda contratada junto à concessionária de energia. Mesmo que a empresa consuma pouca energia no dia a dia, o que importa para a NR-10 é a potência total dos equipamentos instalados, não o consumo medido.

Quando o PIE completo é necessário

O PIE completo é exigido em qualquer estabelecimento com carga instalada igual ou superior a 75 kW. Na prática, isso abrange uma ampla variedade de segmentos e portes de empresa. Veja alguns exemplos de estabelecimentos que tipicamente superam esse limite:

• Indústrias de qualquer segmento
• Supermercados e hipermercados
• Hospitais, clínicas e laboratórios
• Hotéis e pousadas de médio e grande porte
• Galpões logísticos e centros de distribuição
• Escolas e universidades de médio e grande porte
• Condomínios comerciais e empresariais
• Restaurantes e redes de alimentação com grande estrutura

Estabelecimentos menores, como pequenos escritórios, lojas de varejo simples e microempresas com poucos equipamentos, podem ficar abaixo de 75 kW — mas ainda assim devem manter documentação básica e garantir a segurança de suas instalações elétricas.

Legislação, normas e requisitos aplicáveis

A exigência do Prontuário de Instalações Elétricas está fundamentada em um conjunto de instrumentos normativos e legais que todo responsável técnico e gestor deve conhecer:

• NR-10 — Segurança em Instalações e Serviços em Eletricidade: norma regulamentadora do Ministério do Trabalho e Emprego que estabelece os requisitos mínimos de segurança elétrica no trabalho. Disponível em: gov.br/trabalho-e-emprego
• CLT, artigos 154 a 201: base legal das normas regulamentadoras do Ministério do Trabalho e Emprego, que estabelecem as obrigações gerais do empregador em matéria de segurança e saúde do trabalhador.
• Manual de Auxílio na Interpretação e Aplicação da NR-10 (MTE/CTPP): documento oficial que esclarece a aplicação prática da norma, incluindo a regra dos 75 kW.
• ABNT NBR 5410: norma técnica que regulamenta as instalações elétricas de baixa tensão no Brasil, complementando os requisitos técnicos da NR-10.
• Resolução Normativa ANEEL nº 1.000/2021: regula as condições gerais de fornecimento de energia elétrica, incluindo requisitos de segurança nas instalações dos consumidores.

Quem pode elaborar o PIE

O PIE deve ser elaborado ou supervisionado por profissional legalmente habilitado. Para instalações com carga igual ou superior a 75 kW, a elaboração do prontuário — especialmente dos documentos técnicos como projeto elétrico e diagrama unifilar — exige a responsabilidade técnica de um Engenheiro Eletricista registrado no CREA.

Essa responsabilidade técnica é formalizada por meio da Anotação de Responsabilidade Técnica (ART), emitida junto ao Conselho Regional de Engenharia e Agronomia. A ART vincula o profissional ao documento e garante a validade legal do prontuário perante a fiscalização do trabalho.

O empregador é o responsável legal por manter o PIE atualizado. O prontuário deve ser revisado sempre que houver modificações na instalação elétrica, substituição de equipamentos de grande porte, ampliações ou reformas que alterem a carga instalada ou a configuração dos circuitos.

Principais benefícios de manter o PIE atualizado

• Conformidade legal com a NR-10 e proteção contra autuações da fiscalização do trabalho
• Redução do risco de acidentes elétricos e das responsabilidades civis e criminais decorrentes
• Organização centralizada de toda a documentação técnica da instalação elétrica
• Facilidade na execução de manutenções preventivas e corretivas com base em histórico documentado
• Segurança para os trabalhadores que operam ou transitam próximo a instalações elétricas
• Atendimento aos requisitos do e-Social e do compliance trabalhista digital
• Suporte técnico para decisões de ampliação, reforma ou modernização da instalação elétrica
• Demonstração de responsabilidade corporativa e compromisso com a segurança do trabalho

Erros mais comuns relacionados ao PIE

1. Acreditar que a empresa está isenta por ser pequena ou ter poucos funcionários: o critério é a carga instalada, não o número de trabalhadores ou o porte da empresa.
2. Confundir carga instalada com demanda contratada: são conceitos distintos. A NR-10 considera a potência de todos os equipamentos instalados, independentemente do consumo real.
3. Elaborar o PIE sem profissional habilitado: para instalações acima de 75 kW, a responsabilidade técnica de um Engenheiro Eletricista com ART é obrigatória.
4. Manter o PIE desatualizado após reformas ou ampliações: qualquer modificação relevante na instalação exige revisão imediata do prontuário.
5. Guardar o PIE em local inacessível: o documento deve estar disponível no estabelecimento para consulta por trabalhadores e fiscais do trabalho.
6. Omitir equipamentos no levantamento de carga instalada: todos os equipamentos elétricos devem ser considerados, incluindo os de uso eventual ou em stand-by.
7. Não registrar os treinamentos NR-10 dos trabalhadores: os comprovantes de capacitação são parte obrigatória do prontuário e frequentemente cobrados na fiscalização.

Consequências de não ter o PIE

A ausência do Prontuário de Instalações Elétricas pode gerar consequências significativas para a empresa e seus gestores. O Ministério do Trabalho e Emprego realiza fiscalizações periódicas e verifica a existência e adequação do PIE como parte das inspeções de segurança do trabalho.

Entre as principais consequências estão: a lavratura de auto de infração com aplicação de multa administrativa, cujo valor é calculado com base no número de trabalhadores e na gravidade da irregularidade; a possibilidade de embargo ou interdição do estabelecimento em casos de risco iminente; e a responsabilização civil e criminal do empregador em caso de acidente elétrico ocorrido em instalação sem documentação adequada.

Há ainda impacto direto no ambiente de compliance trabalhista digital. Com a integração das obrigações trabalhistas ao e-Social, a regularidade das condições de segurança do trabalho passa a ter reflexo nos registros eletrônicos da empresa. Manter o PIE atualizado é, portanto, uma medida que protege a empresa em múltiplas frentes.

Perguntas frequentes sobre o PIE e a NR-10

Toda empresa é obrigada a ter o PIE?

Toda empresa com trabalhadores expostos a riscos elétricos tem obrigações previstas na NR-10. O nível de exigência do Prontuário de Instalações Elétricas varia: estabelecimentos com carga instalada abaixo de 75 kW podem manter um prontuário simplificado, enquanto os com carga igual ou superior a 75 kW devem manter o PIE completo, conforme o item 10.2.4 da NR-10.

Como saber se minha empresa precisa do PIE completo?

É necessário realizar um levantamento da carga instalada, somando as potências nominais de todos os equipamentos elétricos do estabelecimento. Se o total for igual ou superior a 75 kW, o PIE completo é obrigatório. Esse levantamento deve ser feito por profissional habilitado para garantir precisão e confiabilidade.

O que é carga instalada e como ela é calculada?

Carga instalada é a soma das potências nominais de todos os equipamentos elétricos presentes no estabelecimento, expressa em quilowatts (kW). Para calcular, some as potências de iluminação, motores, ar-condicionados, máquinas e demais equipamentos — independentemente de operarem ao mesmo tempo — e divida o resultado por 1.000 para converter de watts para quilowatts.

Quem é responsável por elaborar o PIE?

O empregador é o responsável legal pela existência e manutenção do PIE. A elaboração técnica dos documentos que compõem o prontuário, especialmente para instalações acima de 75 kW, deve ser realizada por Engenheiro Eletricista com registro no CREA, com emissão de ART (Anotação de Responsabilidade Técnica).

O PIE precisa ser atualizado periodicamente?

Sim. O PIE deve ser atualizado sempre que houver modificações na instalação elétrica, como reformas, ampliações, substituição de equipamentos ou alterações nos circuitos. Manter o prontuário desatualizado equivale, na prática, a não tê-lo, pois ele perde sua função de retratar fielmente a instalação real.

Empresas abaixo de 75 kW estão isentas de todas as exigências da NR-10?

Não. Empresas abaixo de 75 kW de carga instalada têm obrigações simplificadas quanto ao PIE, mas continuam sujeitas às demais exigências da NR-10. Isso inclui garantir a segurança da instalação elétrica, oferecer treinamento adequado aos trabalhadores expostos e adotar medidas de controle dos riscos elétricos.

O PIE pode ser elaborado sem engenheiro para instalações abaixo de 75 kW?

Mesmo abaixo de 75 kW, recomenda-se que a elaboração dos documentos técnicos seja supervisionada por profissional habilitado. Para instalações acima de 75 kW, a participação de Engenheiro Eletricista com ART é requisito inegociável. A orientação técnica qualificada garante que o prontuário esteja em conformidade com a NR-10 e com as normas técnicas aplicáveis.

O PIE é verificado nas fiscalizações do Ministério do Trabalho?

Sim. O Prontuário de Instalações Elétricas é um dos documentos verificados pelos auditores fiscais do trabalho durante as inspeções em segurança do trabalho. A ausência ou inadequação do PIE pode resultar em auto de infração, multa administrativa e, em casos graves, embargo ou interdição do estabelecimento.

Como a GNR Ambiental pode ajudar

A GNR Ambiental é especializada em segurança do trabalho, higiene ocupacional e conformidade com normas regulamentadoras, oferecendo suporte técnico completo para empresas que precisam elaborar, revisar ou atualizar o Prontuário de Instalações Elétricas.

Nossa equipe realiza o levantamento da carga instalada do estabelecimento, identifica o nível de exigência aplicável conforme a NR-10 e estrutura todos os documentos que compõem o PIE — desde os procedimentos operacionais até os laudos técnicos e registros de capacitação dos trabalhadores. Cada etapa é executada com base no texto oficial da norma e no Manual de Auxílio na Interpretação e Aplicação da NR-10.

Além do PIE, a GNR Ambiental oferece serviços integrados de segurança elétrica, incluindo diagnóstico de conformidade com a NR-10, elaboração de procedimentos de trabalho seguro, organização de treinamentos para trabalhadores e suporte técnico contínuo para manutenção da documentação atualizada.

Atendemos empresas de diferentes portes e segmentos em todo o Brasil, com metodologia estruturada, responsabilidade técnica documentada e foco em resultados que protejam tanto os trabalhadores quanto os gestores e empregadores.

Conclusão

O Prontuário de Instalações Elétricas é uma obrigação legal prevista no item 10.2.4 da NR-10, e a regra dos 75 kW de carga instalada é o critério que define o nível de exigência aplicável a cada estabelecimento. Empresas com carga instalada igual ou superior a esse limite devem manter o PIE completo, com todos os documentos técnicos previstos na norma. Abaixo desse limite, o prontuário simplificado é suficiente — mas as demais obrigações da NR-10 continuam valendo.

Conhecer esse critério é o primeiro passo para agir com segurança jurídica e técnica. O segundo passo é garantir que o levantamento de carga instalada e a elaboração do prontuário sejam feitos por profissionais habilitados, com a emissão de ART quando aplicável. O terceiro passo é manter o PIE sempre atualizado, refletindo fielmente o estado real da instalação elétrica.

Empresas que tratam o PIE como instrumento de gestão — e não apenas como exigência burocrática — constroem ambientes de trabalho mais seguros, reduzem riscos de acidentes e protegem seus gestores de responsabilidades civis e criminais. Essa é a real função do prontuário: garantir que a eletricidade, presente em praticamente todo ambiente de trabalho, seja gerenciada com o rigor técnico que ela exige.

Solicite uma proposta

Sua empresa precisa elaborar ou atualizar o Prontuário de Instalações Elétricas? Não sabe ao certo se está enquadrada na obrigação do PIE completo? A GNR Ambiental está pronta para orientar você e sua equipe com base na legislação vigente e nas melhores práticas de segurança elétrica.

Entre em contato agora mesmo e solicite uma avaliação técnica. Nossa equipe analisa a situação do seu estabelecimento, identifica as obrigações aplicáveis e apresenta uma proposta personalizada para regularizar e manter em dia toda a documentação exigida pela NR-10.

Fale com a GNR Ambiental e garanta a conformidade da sua empresa com a NR-10.

“`

O post Quem é obrigado a ter PIE? A regra dos 75 kW de carga instalada (NR-10, item 10.2.4) apareceu primeiro em GNR Ambiental.

Introdução

O limite de ruído NBR 10151 é um dos critérios técnicos mais importantes para avaliar se uma fonte sonora está causando incômodo à comunidade — e ele não é um valor fixo para todo o Brasil. Ao contrário do que muitos pensam, os níveis máximos permitidos variam de acordo com o tipo de área urbana onde o receptor está localizado. E é exatamente aí que o zoneamento urbano entra como peça central dessa equação.

Se você é proprietário de um estabelecimento comercial, gestor de uma indústria, morador que sofre com ruído excessivo na vizinhança, engenheiro, arquiteto ou advogado que lida com questões ambientais, entender essa relação é essencial. Um equívoco no enquadramento da zona urbana pode invalidar um laudo técnico, comprometer um licenciamento ambiental ou resultar em autuações desnecessárias.

Neste artigo, a GNR Ambiental explica de forma técnica e acessível como a ABNT NBR 10151:2019 utiliza o zoneamento urbano para definir os limites sonoros aplicáveis a cada situação. Você vai entender a tabela de limites da norma, como a medição é realizada, quais são os erros mais comuns e o que fazer quando suspeitar de descumprimento em sua área.

O que é a NBR 10151 e para que serve

A ABNT NBR 10151:2019 é a norma brasileira que estabelece os requisitos para medição e avaliação de nível de pressão sonora em áreas habitadas. Ela foi desenvolvida com base na metodologia internacional ISO 1996 e serve como instrumento técnico-legal para avaliar se uma fonte de ruído está causando impacto acústico sobre uma comunidade.

A norma existe porque o ruído excessivo é reconhecido como um dos principais problemas de saúde pública urbana, associado a distúrbios do sono, estresse, perda auditiva e redução da qualidade de vida. Para além dos impactos à saúde, o ruído descontrolado gera conflitos entre vizinhos, processos judiciais, embargos de obras e cassação de alvarás.

Entre os principais elementos que a NBR 10151:2019 regula, estão a metodologia de medição do nível de pressão sonora, as condições técnicas de realização das medições, as correções aplicáveis a características especiais do som e os limites máximos admissíveis por tipo de área urbana. É justamente neste último ponto que o zoneamento urbano se torna determinante.

A norma é frequentemente incorporada por referência em leis municipais de controle de ruído, resoluções estaduais de meio ambiente, licenciamentos ambientais e laudos periciais utilizados em processos judiciais. Portanto, ela não é apenas uma recomendação técnica — na prática, funciona como parâmetro legal em grande parte dos municípios brasileiros.

Como funciona a relação entre zoneamento urbano e os limites de ruído

A NBR 10151:2019 não estabelece um único limite de ruído válido para todo o território nacional. Ela adota uma lógica graduada: quanto mais sensível ao ruído for o uso predominante da área, menor será o limite permitido. Para operacionalizar esse critério, a norma utiliza o zoneamento urbano de cada município como referência para identificar o tipo de área e aplicar o limite correspondente.

O zoneamento urbano é o instrumento de planejamento territorial previsto no Plano Diretor Municipal, regulado pelo Estatuto da Cidade (Lei Federal nº 10.257/2001). Ele divide a cidade em zonas com diferentes usos permitidos — residencial, comercial, industrial, misto, especial, entre outros. A norma não cria essas zonas: ela usa as zonas já definidas pelo município para determinar qual coluna da tabela de limites se aplica a cada caso.

Os limites estabelecidos na Tabela 1 da NBR 10151:2019, por tipo de área, são os seguintes:

• Área de sítios e fazendas: 40 dB(A) diurno e 35 dB(A) noturno
• Área estritamente residencial urbana, ou de hospitais, ou de escolas: 50 dB(A) diurno e 45 dB(A) noturno
• Área mista, predominantemente residencial: 55 dB(A) diurno e 50 dB(A) noturno
• Área mista, com vocação comercial e administrativa: 60 dB(A) diurno e 55 dB(A) noturno
• Área mista, com vocação recreacional: 65 dB(A) diurno e 55 dB(A) noturno
• Área predominantemente industrial: 70 dB(A) diurno e 60 dB(A) noturno

Um ponto fundamental que muitos ignoram: esses limites se aplicam ao local do receptor — ou seja, onde o ruído é percebido e gera incômodo — e não necessariamente ao local onde a fonte sonora está instalada. Essa distinção é crítica para a correta interpretação de laudos técnicos e avaliações acústicas.

A norma adota como período diurno o intervalo das 07h00 às 22h00, e como período noturno o intervalo das 22h00 às 07h00. No entanto, legislações municipais e estaduais podem adotar horários distintos, desde que tecnicamente justificados.

Quando o serviço de avaliação acústica é necessário

A avaliação acústica com base na NBR 10151 é necessária em diversas situações práticas do cotidiano urbano. Para facilitar a compreensão, três exemplos ilustram como o zoneamento impacta diretamente o enquadramento legal de uma fonte de ruído.

Caso 1 — Bar em área mista predominantemente residencial: Um bar funciona até as 23h com música ao vivo. O bairro está classificado como área mista predominantemente residencial, com limite noturno de 50 dB(A). Uma medição realizada na janela do apartamento do vizinho aponta 63 dB(A). O estabelecimento está em desconformidade com a NBR 10151 e sujeito a sanções administrativas.

Caso 2 — Indústria em zona industrial: Uma fábrica opera 24 horas com maquinário pesado. A área é classificada como predominantemente industrial, com limite noturno de 60 dB(A). A medição realizada na divisa do lote residencial mais próximo aponta 58 dB(A). A indústria está dentro do limite para aquela zona, mesmo operando à noite.

Caso 3 — Escola próxima a via de tráfego intenso: Uma escola está localizada em área mista com vocação comercial, cujo limite diurno seria de 60 dB(A). No entanto, a NBR 10151 prevê tratamento especial para hospitais e escolas, classificando-os na categoria de 50 dB(A) diurno. Neste caso, o uso específico do receptor — a escola — pode prevalecer sobre o zoneamento geral da área, reduzindo o limite aplicável.

Além desses cenários, a avaliação acústica é exigida ou recomendada em processos de licenciamento ambiental, estudos de impacto de vizinhança, perícias judiciais, fiscalizações municipais e estaduais, projetos de controle de ruído em empreendimentos e auditorias de conformidade ambiental.

Legislação, normas e requisitos aplicáveis

A avaliação de ruído ambiental no Brasil envolve um conjunto de instrumentos normativos e legais que se complementam. O principal é a ABNT NBR 10151:2019, que estabelece a metodologia de medição e os limites por tipo de área. Ela é o documento técnico central para qualquer avaliação acústica em ambiente externo.

A Resolução CONAMA nº 001/1990 dispõe sobre critérios e padrões de emissão de ruídos decorrentes de quaisquer atividades industriais, comerciais, sociais ou recreativas, estabelecendo que os padrões de conforto acústico deverão obedecer às normas expedidas pela ABNT. Ela reforça o caráter legal da NBR 10151 no contexto do licenciamento ambiental federal.

O Estatuto da Cidade (Lei Federal nº 10.257/2001) regula o uso do solo urbano e fundamenta a elaboração dos Planos Diretores Municipais, que por sua vez definem o zoneamento. Sem zoneamento definido, não há como aplicar corretamente os limites da norma. As legislações municipais de controle de ruído complementam esse arcabouço e podem estabelecer limites ainda mais restritivos que os previstos na NBR 10151, o que exige atenção redobrada na análise de cada caso.

Em âmbito estadual, órgãos como a CETESB em São Paulo e equivalentes em outros estados incorporam a NBR 10151 como referência em seus processos de licenciamento e fiscalização de empreendimentos geradores de ruído. Por isso, o conhecimento do arcabouço normativo local é indispensável para qualquer avaliação acústica com validade técnica e legal.

Como é realizada a medição de ruído conforme a NBR 10151

A medição de ruído ambiental conforme a NBR 10151:2019 exige equipamentos calibrados, metodologia rigorosa e profissional habilitado. O instrumento principal é o medidor de nível de pressão sonora — o sonômetro — de Classe 1, exigido para avaliações com validade legal. O uso de equipamentos de Classe 2 pode invalidar o laudo em processos judiciais ou licenciamentos.

As métricas principais utilizadas pela norma são o LAeq,T (nível sonoro equivalente, que representa a média energética do ruído no período de medição), o LAmax (nível máximo instantâneo) e o LAN,T (nível excedido em N% do tempo, usado como referência do ruído de fundo). O LAeq,T é a métrica central para comparação com os limites da tabela.

A norma determina a aplicação de correções ao LAeq medido quando o som apresenta características especiais. Sons com característica tonal — como zumbido de ar-condicionado ou música com frequência dominante — recebem acréscimo de 5 dB(A). Sons com característica impulsiva — como batidas de prensa, explosões ou disparos rítmicos — também recebem acréscimo de 5 dB(A). Essas correções aumentam o valor efetivo para comparação com o limite, tornando mais severa a avaliação de fontes com essas características.

As condições de medição incluem: posicionamento do microfone a 1,2 m do solo, distância mínima de 2 m de superfícies refletoras como paredes e muros, ausência de ventos superiores a 5 m/s sem o uso de protetor de vento, e realização da medição no ponto de maior incômodo para o receptor. O relatório técnico deve registrar todas essas condições para garantir a rastreabilidade e a validade do resultado.

Principais benefícios de uma avaliação acústica conforme a NBR 10151

• Identifica com precisão se os níveis de ruído estão dentro dos limites legais aplicáveis à zona urbana
• Embasa laudos periciais com validade técnica e jurídica em processos cíveis e criminais
• Suporta processos de licenciamento ambiental e renovação de alvarás de funcionamento
• Orienta projetos de controle acústico, como barreiras, enclausuramentos e isolamento de fachadas
• Reduz o risco de autuações por poluição sonora e interdições administrativas
• Garante conformidade com a legislação municipal, estadual e federal aplicável
• Protege a saúde dos trabalhadores e moradores expostos a níveis elevados de ruído ambiental
• Demonstra responsabilidade socioambiental do empreendimento perante a comunidade

Erros mais comuns na aplicação da NBR 10151

1. Confundir o local da fonte com o local do receptor: os limites da norma se aplicam onde o ruído é percebido, não onde ele é gerado. Medir apenas no entorno da fonte emissora sem considerar o receptor pode levar a conclusões equivocadas.
2. Não aplicar as correções de tonalidade e impulsividade: ignorar essas correções subestima o impacto real do ruído e pode levar a laudos que apontem conformidade quando, na prática, há irregularidade.
3. Avaliar apenas o período diurno: muitos empreendimentos operam também no período noturno, que possui limites mais restritivos. A ausência de medição noturna compromete a avaliação da conformidade real.
4. Utilizar medidor de Classe 2 em avaliações oficiais: a norma exige equipamento de Classe 1 para laudos com validade legal. O uso de equipamentos menos precisos pode invalidar toda a avaliação.
5. Identificar incorretamente o zoneamento da área: enquadrar um local em categoria errada — por exemplo, tratar uma área residencial como área mista comercial — altera completamente o limite aplicável e invalida o laudo.
6. Desconsiderar a legislação municipal específica: alguns municípios estabelecem limites mais restritivos do que os previstos na NBR 10151. Ignorar a legislação local pode resultar em não conformidade mesmo quando os limites da norma federal são atendidos.
7. Não registrar adequadamente as condições de medição: ausência de dados sobre posicionamento do equipamento, condições meteorológicas e horário de medição compromete a rastreabilidade e a credibilidade do laudo técnico.

Perguntas frequentes sobre limite de ruído e NBR 10151

O limite de ruído da NBR 10151 é igual em todos os municípios do Brasil?

Não. Os limites estabelecidos pela NBR 10151:2019 são definidos por tipo de área urbana, conforme o zoneamento de cada município. Como o zoneamento é competência exclusivamente municipal — definido no Plano Diretor —, os limites aplicáveis podem variar de cidade para cidade. Além disso, legislações municipais podem estabelecer padrões ainda mais restritivos.

O que acontece quando o município não possui zoneamento urbano definido?

Quando o zoneamento é inexistente, desatualizado ou impreciso, a NBR 10151:2019 orienta que o avaliador identifique o uso predominante da área e a enquadre na categoria mais próxima da tabela. Esse processo exige análise técnica criteriosa e pode gerar controvérsias em perícias judiciais, tornando ainda mais importante a atuação de profissional especializado.

Qual é a diferença entre período diurno e noturno na NBR 10151?

A norma define o período diurno como o intervalo das 07h00 às 22h00 e o período noturno como o intervalo das 22h00 às 07h00. Os limites noturnos são sempre mais restritivos do que os diurnos, pois refletem a maior sensibilidade ao ruído durante o repouso. Legislações municipais podem adotar horários diferentes, desde que tecnicamente justificados.

Uma empresa pode ser autuada por ruído mesmo estando em zona industrial?

Sim. Mesmo em zona industrial, os limites da NBR 10151 se aplicam ao receptor — ou seja, ao ponto onde o ruído é percebido. Se houver receptores sensíveis nas proximidades, como residências ou escolas localizadas em outra zona, o limite aplicável será o da zona do receptor, não o da zona industrial onde a fonte está instalada.

O que é o LAeq e por que ele é a métrica principal da norma?

O LAeq,T é o nível sonoro equivalente, que representa a média energética do ruído ao longo de um período de medição T, com ponderação na curva A (que simula a resposta do ouvido humano). Ele é a métrica central da NBR 10151 porque captura de forma mais representativa o impacto acumulado do ruído, em vez de registrar apenas picos ou valores instantâneos.

Quais órgãos são responsáveis pela fiscalização do ruído urbano?

A fiscalização envolve múltiplos órgãos. As prefeituras, por meio de secretarias de meio ambiente ou equivalentes, realizam a fiscalização administrativa local. Os órgãos estaduais de meio ambiente atuam no licenciamento de empreendimentos de maior porte. O Ministério Público pode instaurar ações civis públicas por poluição sonora, e o Poder Judiciário atua por meio de perícias técnicas em processos cíveis e criminais.

A NBR 10151 é uma lei? Tenho obrigação de cumpri-la?

A NBR 10151 é uma norma técnica da ABNT e, por si só, não possui força de lei. No entanto, ela é incorporada por referência em resoluções do CONAMA, legislações municipais de controle de ruído, normas estaduais e contratos de licenciamento ambiental. Na prática, seu descumprimento pode embasar autuações administrativas, ações judiciais e cassação de licenças, com consequências legais concretas.

Um laudo acústico pode ser usado em processo judicial?

Sim, desde que elaborado por profissional habilitado, com equipamento de Classe 1 devidamente calibrado, seguindo rigorosamente a metodologia da NBR 10151:2019 e registrando todas as condições de medição. Laudos com falhas técnicas ou metodológicas podem ser contestados e desconsiderados pelo juízo, o que reforça a importância de contratar especialistas com experiência comprovada na área.

Como a GNR Ambiental pode ajudar

A GNR Ambiental possui equipe técnica especializada em acústica ambiental, com ampla experiência na aplicação da ABNT NBR 10151:2019 em diferentes contextos — desde avaliações de estabelecimentos comerciais e empreendimentos industriais até perícias técnicas e suporte a processos de licenciamento ambiental.

Nossos serviços na área de controle de ruído ambiental incluem a realização de medições acústicas com equipamentos de Classe 1 devidamente calibrados, elaboração de laudos técnicos com validade legal, identificação do zoneamento urbano aplicável e enquadramento correto nos limites da NBR 10151:2019, além de assessoria técnica em processos de licenciamento junto a órgãos municipais e estaduais.

Também atuamos no suporte a processos judiciais que envolvam poluição sonora, fornecendo laudos periciais elaborados com rigor metodológico e fundamentação técnica sólida. Para empreendimentos que necessitam adequar suas instalações aos limites legais, a GNR Ambiental realiza diagnósticos acústicos e propõe soluções de controle de ruído tecnicamente viáveis e economicamente eficientes.

Se você suspeita que os limites de ruído estão sendo descumpridos em sua área, ou se seu empreendimento precisa comprovar conformidade com a NBR 10151, a GNR Ambiental está preparada para conduzir todo o processo, do planejamento da medição à entrega do laudo técnico definitivo.

Conclusão

O limite de ruído previsto na NBR 10151:2019 não é um valor único e absoluto: ele depende diretamente do tipo de área urbana onde o receptor está localizado, e essa classificação é definida pelo zoneamento do município. Entender essa relação é fundamental para qualquer análise séria de conformidade acústica, seja em contexto administrativo, judicial ou de licenciamento ambiental.

A norma estabelece uma escala graduada que vai de 35 dB(A) noturnos em áreas rurais até 70 dB(A) diurnos em zonas predominantemente industriais. Entre esses extremos, há nuances importantes — como o tratamento especial para escolas e hospitais, e a influência do uso do receptor sobre o limite aplicável, independentemente do zoneamento geral da área. Ignorar essas nuances pode resultar em laudos inválidos, autuações indevidas ou impunidade de fontes genuinamente poluidoras.

Além da correta interpretação da tabela de limites, a validade técnica e legal de uma avaliação acústica depende de equipamento adequado, metodologia rigorosa, aplicação das correções de tonalidade e impulsividade e conhecimento atualizado da legislação municipal vigente. Esses elementos juntos formam o alicerce de um laudo acústico confiável e defensável.

Solicite uma proposta

Se você precisa de uma avaliação acústica com base na ABNT NBR 10151:2019, deseja verificar a conformidade do seu empreendimento com os limites de ruído aplicáveis à sua zona urbana, ou necessita de um laudo técnico para fins de licenciamento ambiental ou processo judicial, entre em contato com a GNR Ambiental.

Nossa equipe está pronta para analisar a sua situação, identificar o enquadramento correto no zoneamento urbano do seu município e realizar as medições com a precisão técnica e a responsabilidade que o seu caso exige. Solicite agora uma proposta personalizada e conte com especialistas em acústica ambiental para garantir segurança técnica, jurídica e operacional ao seu empreendimento.

“`

O post Como o zoneamento urbano interfere no limite de ruído da NBR 10151? apareceu primeiro em GNR Ambiental.

Responsabilidade do síndico por acidente elétrico: o que a lei e a jurisprudência dizem

Introdução

A responsabilidade do síndico por acidente elétrico é um tema que preocupa gestores de condomínio em todo o Brasil — e com razão. Imagine um morador que leva um choque ao tocar em um quadro elétrico mal conservado na garagem, ou uma criança que se acidenta próxima a uma instalação exposta no playground. Esses cenários, por mais impactantes que pareçam, são mais comuns do que se imagina e frequentemente resultam em ações judiciais contra o condomínio e contra o próprio síndico.

A pergunta que síndicos, condôminos e administradoras costumam fazer é direta: o síndico pode ser responsabilizado por um acidente elétrico ocorrido nas áreas comuns? A resposta, fundamentada no Código Civil, no Código Penal e na jurisprudência dos tribunais brasileiros, é sim — e as consequências podem ser graves, tanto no âmbito civil quanto no criminal.

Este artigo foi elaborado para esclarecer as obrigações legais do síndico em relação à manutenção elétrica do condomínio, os fundamentos jurídicos da responsabilização, o que os tribunais têm decidido sobre o tema e quais medidas preventivas protegem o gestor e os condôminos. Ao final, você entenderá por que a manutenção elétrica preventiva não é apenas uma boa prática de gestão — é uma obrigação legal.

Quais são as obrigações do síndico segundo o Código Civil?

O síndico é o representante legal do condomínio e, como tal, assume responsabilidades que vão muito além da gestão administrativa do dia a dia. O artigo 1.348 do Código Civil Brasileiro é o principal fundamento legal que define as atribuições do síndico e, consequentemente, sua responsabilidade perante os condôminos e terceiros.

De acordo com o inciso IV do referido artigo, compete ao síndico cuidar da guarda e da conservação das partes comuns do edifício. Já o inciso VI determina que o síndico deve diligenciar a conservação e a guarda das partes comuns e zelar pela prestação dos serviços que interessem aos possuidores. Essa diligência inclui, de forma expressa, a manutenção das instalações elétricas nas áreas comuns.

A responsabilidade do síndico não é apenas moral ou administrativa. Ela é jurídica e patrimonial, o que significa que o gestor pode responder com seu próprio patrimônio em determinadas situações, especialmente quando comprovada omissão, negligência ou má gestão. A obrigação de contratar serviços de empresas habilitadas e de manter registros documentados das manutenções realizadas decorre diretamente desse dever legal de diligência.

É fundamental compreender que o síndico que ignora laudos técnicos apontando irregularidades elétricas, que posterga manutenções preventivas ou que contrata prestadores de serviço sem a devida habilitação está assumindo um risco jurídico concreto — e as consequências podem ser severas em caso de acidente.

Em quais situações o síndico responde pelo acidente elétrico?

A responsabilização do síndico por acidente elétrico pode ocorrer em diferentes modalidades jurídicas, dependendo das circunstâncias do caso concreto. Compreender essas distinções é essencial para que o gestor de condomínio adote as medidas preventivas adequadas.

A responsabilidade civil subjetiva é a mais comum e exige a comprovação de culpa do síndico ou do condomínio. Essa culpa pode se manifestar como negligência (omissão na manutenção), imprudência (realização de serviços sem profissional habilitado) ou imperícia (execução inadequada dos trabalhos). Em qualquer uma dessas hipóteses, o lesado deverá demonstrar a conduta culposa, o dano sofrido e o nexo de causalidade entre ambos.

Em determinadas situações, especialmente quando o condomínio é equiparado a fornecedor de serviços nos termos do Código de Defesa do Consumidor, pode incidir a responsabilidade civil objetiva, que dispensa a comprovação de culpa. Nesse caso, basta demonstrar o dano e o nexo causal com a atividade desenvolvida pelo condomínio.

A responsabilidade criminal pode ser imputada ao síndico em casos de morte ou lesão corporal grave decorrentes de acidente elétrico. O artigo 121, parágrafo 3º, e o artigo 129, parágrafo 6º, do Código Penal tipificam, respectivamente, o homicídio culposo e a lesão corporal culposa — crimes que podem ser configurados quando a omissão do síndico na manutenção das instalações elétricas contribui causalmente para o acidente.

As situações que mais frequentemente configuram negligência do síndico em casos de acidente elétrico incluem:

• Realização de manutenção elétrica sem profissional habilitado junto ao CREA
• Ignorar reclamações formais de moradores sobre instalações com risco aparente
• Ausência de laudo de inspeção elétrica periódico nas instalações do condomínio
• Quadros elétricos sem proteção, sinalização ou bloqueio de acesso nas áreas comuns
• Falta de Sistema de Proteção contra Descargas Atmosféricas (SPDA) quando exigido
• Contratação de empresas sem Anotação de Responsabilidade Técnica (ART) pelos serviços prestados

O que a jurisprudência brasileira diz sobre acidente elétrico em condomínio?

Os tribunais brasileiros têm consolidado um entendimento claro sobre a responsabilidade dos condomínios em casos de acidentes elétricos nas áreas comuns. A análise da jurisprudência disponível revela que a omissão na manutenção elétrica é elemento central para a configuração da responsabilidade, independentemente de culpa subjetiva em muitos casos.

O Superior Tribunal de Justiça (STJ) já se pronunciou sobre a matéria em caso de vítima de descarga elétrica, reconhecendo o dever do condomínio de indenizar os danos morais causados pela falha na conservação das instalações elétricas nas áreas comuns. Essa decisão reforça que a ausência de manutenção adequada configura descumprimento do dever legal de conservação imposto ao síndico pelo Código Civil.

O Tribunal de Justiça de Mato Grosso (TJMT) proferiu decisão condenando um condomínio a indenizar uma criança que sofreu choque elétrico em área de playground, evidenciando que o dever de segurança nas áreas comuns abrange todos os espaços de uso coletivo, incluindo áreas de lazer. Esse julgado é particularmente relevante por demonstrar que o nexo causal entre a falta de manutenção e o acidente foi suficiente para ensejar a condenação.

O entendimento predominante nos tribunais estaduais é consistente: a ausência de laudos técnicos periódicos é frequentemente utilizada como prova de negligência do condomínio. Por outro lado, o síndico que apresenta documentação completa das manutenções realizadas — incluindo ART, notas fiscais e laudos assinados por responsável técnico habilitado — tem sua defesa significativamente fortalecida. A documentação, portanto, não é apenas burocracia: é a principal prova de diligência em um eventual processo judicial.

Normas técnicas e regulatórias que o síndico deve conhecer

A segurança elétrica em condomínios não é regulada apenas pelo Código Civil. Existe um conjunto de normas técnicas e regulamentações específicas que o síndico precisa conhecer para garantir a conformidade legal e técnica das instalações sob sua responsabilidade.

A NR-10, editada pelo Ministério do Trabalho e Emprego, estabelece os requisitos mínimos para garantir a segurança e a saúde dos trabalhadores que interagem com instalações elétricas e serviços com eletricidade. O condomínio, como tomador de serviços, deve exigir que todos os prestadores que atuam nas instalações elétricas estejam em conformidade com esta norma regulamentadora, incluindo o uso de Equipamentos de Proteção Individual (EPI) e a qualificação técnica necessária.

A ABNT NBR 5410, que trata das instalações elétricas de baixa tensão, define os requisitos técnicos mínimos para o projeto, execução, verificação e manutenção das instalações elétricas. O cumprimento desta norma é o padrão técnico de referência para avaliar se as instalações elétricas de um condomínio atendem aos requisitos mínimos de segurança.

A ABNT NBR 5419 regulamenta o Sistema de Proteção contra Descargas Atmosféricas (SPDA), popularmente conhecido como para-raios. Esta norma estabelece os critérios técnicos para o projeto, instalação e manutenção do SPDA em edificações, sendo obrigatória em condomínios que se enquadrem nas condições previstas pela norma.

No âmbito municipal, leis de inspeção predial obrigam os condomínios a realizarem laudos técnicos periódicos. No município de São Paulo, por exemplo, a Lei Municipal 16.642/2017 exige a realização de inspeção predial com periodicidade definida conforme a idade e as características da edificação. Outros municípios brasileiros possuem legislações similares. O síndico deve verificar a legislação específica do município onde o condomínio está localizado.

Boas práticas que protegem o síndico de responsabilizações

Conhecer os riscos é o primeiro passo; adotar medidas preventivas é o que efetivamente protege o síndico e os moradores. A gestão diligente e bem documentada é a melhor defesa jurídica em casos de acidente elétrico.

• Manter documentação completa: registrar todas as manutenções realizadas com notas fiscais, ART emitida pelo profissional responsável e laudos técnicos assinados. Esses documentos comprovam a diligência do síndico em eventual ação judicial.
• Contratar apenas profissionais e empresas habilitados: exigir comprovação de registro ativo no CREA e a emissão de ART para todos os serviços elétricos realizados nas instalações do condomínio.
• Realizar inspeções elétricas preventivas periódicas: a periodicidade deve ser definida com base no porte do condomínio, na idade das instalações e nas recomendações do laudo técnico anterior.
• Comunicar formalmente os condôminos: registrar em atas de assembleia e circulares qualquer irregularidade identificada nas instalações elétricas, bem como as providências adotadas pelo síndico.
• Elaborar e seguir um plano de manutenção preventiva: o plano deve ser aprovado em assembleia e contemplar cronograma anual de inspeções, revisões e eventuais substituições de componentes elétricos.
• Contratar seguro de responsabilidade civil do condomínio: a apólice deve cobrir danos causados a terceiros em decorrência de acidentes nas áreas comuns, incluindo acidentes elétricos.
• Contratar seguro D&O (Directors and Officers): modalidade de seguro específica para gestores que oferece proteção patrimonial ao síndico em casos de ações judiciais decorrentes de atos de gestão.
• Realizar inspeção termográfica periódica: a termografia identifica pontos de aquecimento anormal nas instalações elétricas antes que evoluam para falhas graves, incêndios ou acidentes com pessoas.

Manutenção elétrica no condomínio: por que não pode ser negligenciada?

As instalações elétricas de um condomínio estão sujeitas a desgaste natural ao longo do tempo. Quadros de distribuição, fiações, dispositivos de proteção, sistemas de bombeamento, iluminação de áreas comuns e garagens são componentes que exigem atenção técnica periódica para garantir o funcionamento seguro e a proteção de todos os moradores e funcionários.

A diferença entre a manutenção preventiva e a manutenção corretiva é fundamental. A manutenção preventiva é planejada e executada antes que o problema ocorra, com base em cronogramas e laudos técnicos. A manutenção corretiva, por sua vez, é realizada após a falha — momento em que os riscos já se materializaram e os custos são significativamente maiores, tanto financeiramente quanto em termos de segurança.

Dados do Corpo de Bombeiros e de órgãos de defesa civil indicam que as falhas elétricas estão entre as principais causas de incêndios em edificações residenciais no Brasil. Um sistema elétrico mal conservado não representa apenas o risco de choque elétrico — representa também risco de incêndio, com consequências potencialmente muito mais graves para os moradores e para o patrimônio do condomínio.

O cronograma de manutenção elétrica de um condomínio deve contemplar, no mínimo: inspeção visual periódica dos quadros de distribuição, verificação dos dispositivos de proteção (disjuntores e DRs), teste dos sistemas de iluminação de emergência, revisão do SPDA, inspeção das bombas d’água e dos sistemas elétricos das áreas de lazer. A inspeção termográfica é especialmente recomendada para identificar pontos críticos de forma não invasiva e com alta precisão.

Perguntas frequentes sobre responsabilidade do síndico por acidente elétrico

O síndico pode ser processado pessoalmente por acidente elétrico no condomínio?

Sim. Quando comprovada omissão, negligência ou má gestão do síndico — como a falta de manutenção elétrica preventiva ou a contratação de profissionais sem habilitação —, o gestor pode ser acionado pessoalmente, respondendo com seu próprio patrimônio, independentemente da responsabilidade do condomínio.

O condomínio também responde pelo acidente elétrico, além do síndico?

Sim. O condomínio possui personalidade jurídica para fins de responsabilidade civil e pode ser condenado a indenizar as vítimas de acidentes elétricos ocorridos nas áreas comuns. A responsabilidade do síndico e do condomínio pode ser apurada de forma autônoma ou conjunta, dependendo das circunstâncias do caso.

Com que frequência o laudo elétrico do condomínio deve ser renovado?

A periodicidade varia conforme a legislação municipal aplicável e as recomendações do laudo técnico anterior. Em geral, condomínios com instalações mais antigas ou de maior porte requerem inspeções mais frequentes. A lei de inspeção predial do município deve ser consultada para definir a periodicidade mínima obrigatória.

A NR-10 se aplica ao condomínio?

A NR-10 se aplica diretamente aos trabalhadores que executam serviços em instalações elétricas. O condomínio, como tomador de serviços, deve exigir que as empresas e profissionais contratados para serviços elétricos estejam em conformidade com a NR-10, incluindo qualificação técnica, uso de EPIs e emissão de ART.

O que é ART e por que ela é importante para o condomínio?

A ART (Anotação de Responsabilidade Técnica) é o documento emitido pelo profissional habilitado junto ao CREA que atesta sua responsabilidade técnica pelo serviço realizado. Para o condomínio, a ART é a prova documental de que o serviço foi executado por profissional legalmente habilitado, sendo fundamental em eventual defesa judicial do síndico.

O síndico pode ser responsabilizado criminalmente por acidente elétrico?

Sim. Em casos de morte ou lesão corporal grave decorrentes de acidente elétrico nas áreas comuns, o síndico pode responder criminalmente por homicídio culposo (art. 121, §3º do Código Penal) ou lesão corporal culposa (art. 129, §6º do Código Penal), quando comprovado que a omissão na manutenção das instalações elétricas contribuiu causalmente para o acidente.

O seguro do condomínio cobre acidentes elétricos?

Depende da cobertura contratada. É fundamental que a apólice de seguro do condomínio inclua cobertura de responsabilidade civil para danos causados a terceiros em decorrência de acidentes nas áreas comuns. O síndico deve verificar as coberturas com a seguradora e, quando necessário, ampliar a apólice para garantir proteção adequada.

O que é o seguro D&O e por que o síndico deve considerá-lo?

O seguro D&O (Directors and Officers) é uma modalidade de seguro voltada para gestores e administradores, que oferece proteção patrimonial ao síndico em casos de ações judiciais decorrentes de atos praticados no exercício da função. Diante da crescente responsabilização de síndicos por acidentes e falhas de manutenção, esse seguro representa uma proteção importante para o gestor.

Como a GNR Ambiental pode ajudar

A GNR Ambiental atua com foco em segurança, conformidade técnica e gestão de riscos para condomínios, empresas e empreendimentos de todos os portes. Nossa equipe é formada por engenheiros e técnicos especializados em segurança elétrica, higiene ocupacional e conformidade com normas técnicas, prontos para atender às demandas específicas do seu condomínio.

Entre os serviços que a GNR Ambiental oferece para condomínios, destacam-se:

• Laudo de inspeção elétrica predial: análise técnica completa das instalações elétricas das áreas comuns, com identificação de não conformidades e recomendações de adequação, com emissão de ART pelo responsável técnico habilitado.
• Inspeção termográfica: identificação de pontos de aquecimento anormal nas instalações elétricas por meio de câmera termográfica, permitindo a detecção precoce de falhas antes que se tornem acidentes.
• Laudo de SPDA: avaliação técnica do Sistema de Proteção contra Descargas Atmosféricas conforme os requisitos da ABNT NBR 5419, com emissão de laudo e ART.
• Plano de manutenção preventiva: elaboração de cronograma técnico de manutenções elétricas preventivas, adequado ao porte e às características do condomínio.
• Assessoria em conformidade com a NR-10: orientação ao condomínio sobre os requisitos da NR-10 aplicáveis aos serviços elétricos contratados, reduzindo riscos trabalhistas e legais.
• Consultoria em segurança predial: análise integrada dos riscos do condomínio, com elaboração de relatório técnico e orientações para adequação às normas vigentes.

A GNR Ambiental entrega documentação técnica completa, com laudos assinados por responsável técnico habilitado e ART registrada no CREA, garantindo ao síndico a proteção jurídica necessária para demonstrar sua diligência em eventual processo judicial.

Conclusão

A responsabilidade do síndico por acidente elétrico é uma realidade jurídica consolidada no ordenamento brasileiro e confirmada pela jurisprudência dos tribunais. O Código Civil impõe ao síndico o dever de diligência na conservação das instalações das áreas comuns, e o descumprimento desse dever pode gerar responsabilidade civil — com condenação a indenizar as vítimas — e até responsabilidade criminal, nos casos mais graves.

A boa notícia é que o síndico tem instrumentos concretos para se proteger: manutenção elétrica preventiva, contratação de profissionais habilitados, emissão de ART para todos os serviços, laudos técnicos periódicos, documentação completa das manutenções realizadas e seguros adequados. Essas medidas não apenas protegem juridicamente o gestor — elas protegem vidas.

A prevenção é sempre o melhor caminho. Um condomínio com instalações elétricas seguras e bem mantidas não apenas reduz o risco de acidentes: ele demonstra respeito pelos moradores, funcionários e visitantes que circulam diariamente pelos espaços comuns. E essa é a maior responsabilidade de qualquer síndico.

Aviso: Este artigo tem caráter exclusivamente informativo e educativo. As informações aqui apresentadas não constituem assessoria jurídica. Para análise de casos concretos, recomenda-se a consulta a advogado especializado em direito condominial.

Solicite uma proposta

Seu condomínio está em dia com as manutenções elétricas e com os laudos técnicos exigidos por lei? Não deixe a conformidade do condomínio para depois. A GNR Ambiental possui a expertise técnica e o corpo profissional necessários para garantir a segurança das instalações elétricas do seu condomínio e a tranquilidade da sua gestão.

Entre em contato com a GNR Ambiental agora mesmo e solicite uma proposta personalizada para o seu condomínio. Nossa equipe está pronta para realizar a inspeção elétrica, elaborar o laudo técnico e orientar o síndico sobre todas as medidas necessárias para garantir a conformidade legal e a segurança de todos os moradores.

Fale conosco pelo nosso site, telefone ou e-mail e descubra como a GNR Ambiental pode ser a parceira técnica que o seu condomínio precisa.

“`

O post Responsabilidade do síndico por acidente elétrico: o que a lei e a jurisprudência dizem apareceu primeiro em GNR Ambiental.

“`

O post Limites de ruído diurnos e noturnos: como identificar o valor correto? apareceu primeiro em GNR Ambiental.

“`

O post Gaiola de Faraday, Franklin ou esferas rolantes: os métodos de proteção contra raios explicados apareceu primeiro em GNR Ambiental.

Som Específico: Como Calcular o Ruído Exclusivo da Fonte Avaliada

O conceito de som específico é fundamental para qualquer avaliação acústica tecnicamente válida. Sem isolar o ruído exclusivo da fonte avaliada, laudos técnicos podem ser contestados, decisões de mitigação tornam-se imprecisas e a conformidade legal fica comprometida. Este artigo explica, de forma didática e aprofundada, o que é o som específico, como calculá-lo corretamente e quais condições garantem a validade técnica da medição.

O tema é diretamente relacionado à aplicação da ABNT NBR 10151:2019, à ISO 1996-2:2017 e às boas práticas internacionais de acústica ambiental. Ao longo do texto, serão apresentados a teoria logarítmica por trás do cálculo, uma tabela de correção prática, um exemplo numérico completo e os erros mais comuns que invalidam laudos de ruído.

O Que É Som Específico

O som específico, também denominado ruído específico ou nível de ruído atribuído à fonte, é a componente do ruído ambiente associada exclusivamente à fonte sonora que está sendo avaliada. Trata-se do nível sonoro que seria medido no ponto de interesse se apenas a fonte em análise estivesse em operação, sem qualquer contribuição de outras fontes externas.

Para compreender esse conceito com precisão, é necessário entender a hierarquia fundamental dos tipos de ruído utilizados em acústica ambiental. O ruído ambiente representa o som global existente em um local, produzido pela totalidade das fontes sonoras presentes. O ruído residual, também chamado de ruído de fundo, é o ruído ambiente medido na ausência da fonte ou fontes específicas em avaliação. O ruído específico é justamente a diferença entre esses dois níveis, calculada por meio de operações logarítmicas.

Um equívoco muito frequente em laudos técnicos é confundir ruído ambiente com ruído específico. Essa confusão leva à comparação de um nível sonoro inflacionado com os limites legais, podendo tanto penalizar indevidamente uma fonte quanto absolvê-la de forma incorreta.

Por Que o Som Específico É o Que Realmente Importa

A legislação brasileira e as normas técnicas aplicáveis exigem que a comparação com os limites de emissão sonora seja feita com base no nível de ruído atribuído à fonte, e não com base no ruído ambiente total. Isso porque o ruído ambiente inclui contribuições de fontes alheias ao empreendimento avaliado, como tráfego veicular, atividades vizinhas e sons naturais.

Utilizar o ruído ambiente total como parâmetro de comparação é tecnicamente incorreto e juridicamente vulnerável. Um laudo fundamentado nessa abordagem pode ser questionado em processos de licenciamento ambiental, ações fiscalizatórias do órgão ambiental competente ou litígios judiciais envolvendo vizinhança e empreendimentos industriais.

A segregação correta do ruído específico garante justiça técnica na avaliação, precisão nas medidas de controle a serem adotadas e plena validade legal do documento produzido. Esse procedimento está alinhado com os requisitos da ABNT NBR 10151:2019 e com as diretrizes da ISO 1996-2:2017, norma internacional que estabelece métodos para determinação de níveis de ruído ambiental.

A Física Por Trás do Cálculo: Por Que Não Se Pode Subtrair Decibéis Diretamente

O decibel é uma escala logarítmica, não linear. Isso significa que sons não se somam nem se subtraem da mesma forma que valores aritméticos convencionais. Somar decibéis é análogo a combinar crescimentos percentuais compostos: a operação ocorre no domínio das potências, não dos valores absolutos.

Quando duas fontes sonoras operam simultaneamente, o nível resultante não é a soma simples dos dois níveis individuais. Da mesma forma, para isolar a contribuição de uma fonte específica a partir do ruído ambiente total e do ruído residual, é necessário aplicar uma subtração logarítmica. A tentativa de subtrair decibéis diretamente produz resultados fisicamente incorretos e tecnicamente inadmissíveis.

Esse princípio é um dos fundamentos da acústica física e deve ser compreendido por todos os profissionais que elaboram ou revisam laudos de ruído ambiental.

Como Calcular o Som Específico: Fórmula Logarítmica Passo a Passo

A fórmula para o cálculo do nível de ruído específico por subtração logarítmica é a seguinte:

L_específico = 10 × log₁₀ (10^(L_ambiente/10) − 10^(L_residual/10))

Onde:

• L_ambiente é o nível sonoro medido com a fonte em operação, em dB(A)
• L_residual é o nível sonoro medido sem a fonte em operação, em dB(A)
• L_específico é o nível de ruído exclusivo da fonte avaliada, em dB(A)

O procedimento de cálculo segue as seguintes etapas. Primeiro, divide-se cada nível sonoro por 10 e eleva-se 10 à potência resultante, convertendo os valores logarítmicos em intensidades lineares proporcionais. Em seguida, subtrai-se a intensidade linear do ruído residual da intensidade linear do ruído ambiente. Por fim, aplica-se o logaritmo de base 10 ao resultado e multiplica-se por 10, retornando ao domínio logarítmico em decibéis.

O Atalho Prático: Tabela de Correção por Diferença entre Níveis

Na prática, é amplamente utilizada uma tabela de correção que relaciona a diferença entre o nível de ruído ambiente e o nível de ruído residual com um valor de correção a ser subtraído do nível ambiente. Essa abordagem simplifica o cálculo e é reconhecida em metodologias técnicas internacionais, incluindo o Guia Prático para Medições de Ruído Ambiente da Agência Portuguesa do Ambiente (APA, 2020).

• Diferença menor que 3 dB: medição inconclusiva — resultado tecnicamente inválido
• Diferença de 3 dB: correção de 3,0 dB — confiabilidade baixa
• Diferença de 4 dB: correção de 2,2 dB — confiabilidade aceitável
• Diferença de 5 dB: correção de 1,7 dB — confiabilidade razoável
• Diferença de 6 dB: correção de 1,3 dB — boa confiabilidade
• Diferença de 8 dB: correção de 0,7 dB — boa confiabilidade
• Diferença de 10 dB: correção de 0,4 dB — confiabilidade muito boa
• Diferença igual ou superior a 10 dB: correção desprezível — confiabilidade excelente

Quando a diferença entre os dois níveis é inferior a 3 dB, o ruído residual está “mascarando” a fonte avaliada. Nessa situação, a medição não possui validade técnica e deve ser repetida em condições mais favoráveis ou com metodologia alternativa. Esse ponto é frequentemente ignorado em laudos de menor rigor técnico, comprometendo toda a análise.

Exemplo Numérico Completo

Para consolidar o entendimento, considera-se o seguinte cenário prático: avaliação acústica de um sistema de climatização industrial instalado em uma unidade fabril.

• L_ambiente, medido com o sistema em operação: 58 dB(A)
• L_residual, medido com o sistema desligado: 52 dB(A)
• Diferença entre os níveis: 6 dB

Pelo método da tabela de correção:

Com diferença de 6 dB, a correção aplicável é de 1,3 dB. Portanto:

L_específico = 58 − 1,3 = 56,7 dB(A)

Pela fórmula logarítmica:

L_específico = 10 × log₁₀ (10^(58/10) − 10^(52/10))

L_específico = 10 × log₁₀ (630.957 − 158.489)

L_específico = 10 × log₁₀ (472.468)

L_específico ≈ 56,7 dB(A)

Os dois métodos convergem para o mesmo resultado, o que confirma a equivalência entre a abordagem tabular e a fórmula logarítmica exata. É o nível de 56,7 dB(A) que deverá ser comparado com os limites estabelecidos pela legislação aplicável, e não o nível de 58 dB(A) medido com todas as fontes ativas.

Quando o Serviço de Avaliação de Som Específico É Necessário

A determinação do som específico é necessária em diversas situações práticas no contexto do licenciamento ambiental e da gestão de conformidade sonora. Empreendimentos industriais que instalam novos equipamentos de grande porte, como compressores, chillers, torres de resfriamento e sistemas de exaustão, precisam demonstrar que a emissão sonora atribuída exclusivamente àqueles equipamentos está dentro dos limites normativos.

O serviço também é exigido em processos de renovação de licença de operação, em laudos técnicos para atendimento a notificações de órgãos ambientais e em avaliações decorrentes de reclamações de vizinhança. Estabelecimentos comerciais com equipamentos de refrigeração, casas de shows, estacionamentos com sistemas de ventilação e empreendimentos do setor de energia também são usuários frequentes dessa metodologia.

Projetos de infraestrutura urbana, como terminais de transporte, subestações elétricas e obras de saneamento, igualmente demandam a segregação do ruído específico para atendimento às condicionantes ambientais impostas pelos órgãos licenciadores.

Legislação, Normas e Requisitos Aplicáveis

No Brasil, o principal instrumento normativo para avaliação de ruído em ambientes externos é a ABNT NBR 10151:2019, que estabelece os procedimentos de medição e os critérios de avaliação do nível de pressão sonora em comunidades. A norma define os limites de nível de ruído por zona de uso do solo e período do dia, e pressupõe a comparação com o ruído específico da fonte, não com o ruído ambiente global.

No âmbito internacional, a ISO 1996-2:2017 (Acoustics — Description, measurement and assessment of environmental noise) estabelece os métodos de determinação dos níveis de ruído ambiental, incluindo procedimentos de medição, correções por características especiais do ruído e cálculo do nível de avaliação. Essa norma é referência consolidada para a elaboração de laudos acústicos com validade técnica internacional.

As legislações estaduais e municipais, bem como as condicionantes específicas das licenças ambientais, frequentemente remetem aos parâmetros da NBR 10151 como critério de conformidade. Por isso, qualquer laudo de ruído ambiental deve estar fundamentado nessa norma e na metodologia de cálculo do som específico.

Condições Para Medições Confiáveis

A validade técnica do cálculo do som específico depende diretamente das condições em que as medições de ruído ambiente e ruído residual são realizadas. As medições devem ser efetuadas no mesmo ponto, nas mesmas condições meteorológicas e com o mesmo equipamento, de forma a garantir a comparabilidade dos resultados.

Em relação às condições meteorológicas, recomenda-se velocidade do vento igual ou inferior a 5 m/s, ausência de precipitação e temperatura estável. O protetor de vento deve ser utilizado no microfone em todas as medições externas. Condições de inversão térmica intensa podem alterar a propagação sonora e comprometer a representatividade das medições.

O posicionamento do microfone deve seguir as orientações normativas: altura entre 1,2 m e 1,5 m em relação ao solo e distância mínima de 3,5 m de superfícies refletoras significativas. A calibração do sonômetro deve ser realizada antes e após cada série de medições, com calibrador acústico rastreável. Para laudos oficiais, é obrigatório o uso de sonômetro de Classe 1, conforme definição da IEC 61672-1.

A fonte avaliada deve estar operando em regime estável e representativo de sua condição habitual. Para fontes com operação intermitente ou variável, utiliza-se o nível equivalente contínuo (L_eq) calculado sobre o período de referência adequado, conforme definido pela legislação aplicável.

Situações Especiais no Cálculo do Som Específico

Algumas situações tornam o cálculo do ruído específico mais complexo e demandam atenção técnica adicional. Quando o ruído apresenta componentes tonais perceptíveis, como zumbidos, chiados ou tons puros, ou quando apresenta caráter impulsivo, como batidas rítmicas ou trancos, a norma NBR 10151:2019 prevê a aplicação de penalizações adicionais ao nível medido. Essas correções buscam refletir o maior incômodo causado por essas características especiais do ruído.

A identificação de componentes tonais exige análise espectral em bandas de terço de oitava. Trata-se de um procedimento mais refinado que a simples medição do nível global em dB(A) e que pode alterar significativamente o nível de avaliação final. Ignorar essa etapa é um erro técnico relevante que compromete a fidedignidade do laudo.

Quando há múltiplas fontes específicas a avaliar simultaneamente, o nível total de ruído específico deve ser calculado pela soma logarítmica dos níveis individuais de cada fonte, da mesma forma que a física do som determina para a combinação de fontes independentes.

Principais Benefícios da Avaliação Correta do Som Específico

• Garante a validade técnica e jurídica do laudo acústico perante órgãos ambientais e instâncias judiciais
• Permite a comparação precisa com os limites normativos estabelecidos pela ABNT NBR 10151:2019
• Evita penalizações indevidas de fontes que não são responsáveis pelo excesso de ruído identificado
• Fundamenta decisões de mitigação acústica com base em dados precisos e representativos
• Atende às exigências de condicionantes de licenças ambientais e laudos técnicos de conformidade
• Demonstra rigor metodológico e competência técnica do responsável pelo estudo acústico
• Reduz riscos de questionamentos em processos de renovação de licença de operação

Erros Mais Comuns na Determinação do Som Específico

1. Comparar o ruído ambiente total com os limites legais sem isolar o ruído específico, resultando em avaliação tecnicamente incorreta e juridicamente vulnerável.
2. Subtrair os níveis sonoros de forma aritmética, ignorando a natureza logarítmica do decibel e obtendo resultados fisicamente inválidos.
3. Medir o ruído residual em condições diferentes das utilizadas para o ruído ambiente, como em horário diferente, com vento mais intenso ou com a fonte em posição distinta, invalidando a comparação entre os dois níveis.
4. Aceitar como válida uma medição com diferença inferior a 3 dB entre o nível ambiente e o residual, situação em que o ruído de fundo mascara a fonte e o resultado não tem fundamento técnico.
5. Não realizar análise espectral para verificar a presença de componentes tonais ou impulsivas, omitindo correções obrigatórias que podem alterar substancialmente o nível de avaliação.
6. Utilizar sonômetro de Classe 2 para laudos oficiais, quando a norma exige equipamento de Classe 1 para garantir a rastreabilidade e a precisão exigidas.
7. Não calibrar o equipamento antes e após as medições, comprometendo a rastreabilidade dos resultados e a aceitação do laudo por órgãos fiscalizadores.

Perguntas Frequentes sobre Som Específico

O que é som específico em acústica ambiental?

Som específico, ou ruído específico, é o nível sonoro atribuído exclusivamente à fonte que está sendo avaliada, obtido pela subtração logarítmica do ruído residual em relação ao ruído ambiente total medido com a fonte em operação.

Qual a diferença entre ruído ambiente e ruído específico?

O ruído ambiente é o nível sonoro global medido em um ponto, incluindo todas as fontes presentes. O ruído específico é a parcela desse total atribuída exclusivamente à fonte avaliada, calculada após a remoção da contribuição do ruído residual.

Por que não posso subtrair decibéis diretamente?

O decibel é uma unidade logarítmica. A subtração de decibéis de forma aritmética não tem fundamento físico e produz resultados incorretos. A operação correta exige a conversão dos níveis para a escala linear de intensidade, a subtração nessa escala e a reconversão para decibéis.

O que acontece quando a diferença entre o ruído ambiente e o ruído residual é menor que 3 dB?

Quando essa diferença é inferior a 3 dB, o ruído de fundo está mascarando a fonte avaliada. Nessa situação, o cálculo do ruído específico não tem validade técnica e a medição deve ser repetida em condições mais favoráveis ou com metodologia alternativa.

A NBR 10151 exige o cálculo do ruído específico?

A ABNT NBR 10151:2019 estabelece que a comparação com os limites normativos deve ser feita com base no nível de ruído atribuído à fonte avaliada, o que pressupõe a segregação do ruído específico em relação ao ruído residual.

Ruídos com chiados ou batidas precisam de tratamento diferente?

Sim. Ruídos com componentes tonais perceptíveis ou caráter impulsivo podem estar sujeitos a correções adicionais no nível de avaliação, conforme previsto na NBR 10151:2019. A identificação dessas características exige análise espectral em bandas de terço de oitava.

Qual equipamento é necessário para medir o som específico em laudos oficiais?

Para laudos com validade técnica oficial, é obrigatório o uso de sonômetro de Classe 1, conforme definido pela norma IEC 61672-1, acompanhado de calibrador acústico rastreável e certificado de calibração dentro do prazo de validade.

O estudo de ruído específico é exigido no licenciamento ambiental?

Sim. Em muitos processos de licenciamento ambiental, especialmente para empreendimentos com equipamentos ruidosos, os órgãos ambientais exigem laudos acústicos que demonstrem o atendimento aos limites de emissão sonora com base no ruído específico da fonte, e não no ruído ambiente global.

Como a GNR Ambiental Pode Ajudar

A GNR Ambiental é especializada em acústica ambiental, higiene ocupacional e estudos técnicos para licenciamento ambiental. Nossa equipe de engenheiros e técnicos realiza medições de ruído ambiental com equipamentos de Classe 1 devidamente calibrados, aplicando metodologia rigorosa em conformidade com a ABNT NBR 10151:2019 e a ISO 1996-2:2017.

Desenvolvemos laudos técnicos de ruído ambiental que incluem a correta determinação do som específico de cada fonte avaliada, com apresentação de memória de cálculo detalhada, análise espectral quando necessária e verificação de conformidade com os limites normativos e condicionantes das licenças ambientais vigentes.

Nossa atuação abrange empreendimentos industriais, comerciais, de infraestrutura e de energia, em todas as fases do licenciamento ambiental: licença prévia, licença de instalação, licença de operação e renovações. Também prestamos suporte técnico em situações de notificação por órgãos ambientais, reclamações de vizinhança e processos administrativos relacionados ao ruído.

Além dos estudos de ruído ambiental, a GNR Ambiental oferece serviços de higiene ocupacional, incluindo avaliação de ruído ocupacional conforme a NR-15 e a NHO-01 da Fundacentro, monitoramento ambiental e assessoria técnica para programas de controle de ruído em ambientes de trabalho.

Conclusão

O som específico representa o nível sonoro que pode ser legitimamente atribuído a uma determinada fonte, sendo o único parâmetro tecnicamente adequado para comparação com os limites estabelecidos pela legislação e pelas normas técnicas. Sua determinação exige o uso de subtração logarítmica, medições realizadas em condições equivalentes e equipamentos de precisão devidamente calibrados.

A diferença entre o nível de ruído ambiente e o nível residual é um indicador crítico da confiabilidade da medição: valores inferiores a 3 dB tornam o resultado inconclusivo e invalidam o laudo. A tabela de correção e a fórmula logarítmica conduzem ao mesmo resultado quando aplicadas corretamente, conforme demonstrado no exemplo numérico apresentado neste artigo.

Ruídos com características tonais ou impulsivas demandam atenção adicional, podendo requerer correções que elevam o nível de avaliação e alteram a conclusão sobre a conformidade da fonte. Ignorar esses detalhes técnicos é um dos principais fatores que comprometem a validade de laudos acústicos em processos de licenciamento e fiscalização ambiental.

Profissionais e gestores que necessitam de avaliações acústicas precisas, fundamentadas na metodologia correta e com validade técnica perante os órgãos competentes, podem contar com o suporte especializado da GNR Ambiental.

Solicite uma Proposta

A GNR Ambiental está pronta para apoiar sua empresa na realização de estudos de ruído ambiental, determinação do som específico de fontes industriais e comerciais, laudos para licenciamento ambiental e conformidade com a ABNT NBR 10151:2019.

Entre em contato com nossa equipe técnica para receber uma proposta personalizada, adequada às características do seu empreendimento e às exigências do seu processo de licenciamento. Preencha o formulário de contato em nosso site ou solicite uma proposta diretamente pelo nosso canal de atendimento.

GNR Ambiental — Soluções técnicas em acústica, meio ambiente e higiene ocupacional.

“`

O post Som específico: como calcular o ruído exclusivo da fonte avaliada? apareceu primeiro em GNR Ambiental.

Laudo de Aterramento: Como Funciona a Medição, Quais os Limites e Quando é Exigido

Introdução

O laudo de aterramento elétrico é um documento técnico indispensável para garantir a segurança de trabalhadores, equipamentos e edificações. Apesar de sua importância, muitas instalações comerciais e industriais operam sem esse laudo atualizado, expondo pessoas a riscos elétricos sérios e colocando empresas em situação de irregularidade perante a legislação vigente. A ausência desse documento pode resultar em autuações fiscais, invalidação de apólices de seguro e, nos cenários mais graves, em acidentes com consequências irreversíveis.

Neste artigo, a GNR Ambiental apresenta tudo o que você precisa saber sobre o laudo de aterramento: o que ele é, como funciona a medição de resistência de aterramento conforme a NBR 15749, quais são os limites aceitáveis para cada tipo de instalação e em quais situações o documento é legalmente exigido. Se você é engenheiro, gestor de segurança do trabalho, administrador de condomínio comercial ou responsável por uma instalação industrial, este conteúdo foi feito para você.

O que é o Laudo de Aterramento

O laudo de aterramento é um documento técnico que atesta as condições do sistema de aterramento elétrico de uma instalação. Ele registra os valores de resistência de aterramento medidos em campo, avalia a conformidade desses valores com os limites estabelecidos pelas normas técnicas aplicáveis e descreve as condições físicas dos eletrodos e da malha de terra inspecionada.

É importante distinguir o sistema de aterramento do laudo de aterramento. O sistema de aterramento é a infraestrutura física composta por eletrodos, cabos condutores e conexões que conduzem correntes de falta ao solo de forma segura. O laudo, por sua vez, é o registro técnico que comprova se esse sistema está funcionando dentro dos parâmetros normativos exigidos. Sem o laudo, não há como demonstrar formalmente que o sistema de aterramento é eficiente.

O documento deve ser emitido por profissional legalmente habilitado, ou seja, engenheiro eletricista registrado no CREA, com a respectiva Anotação de Responsabilidade Técnica (ART). Em determinadas situações e conforme a legislação estadual, técnicos em eletrotécnica com Registro de Responsabilidade Técnica (RRT) podem participar da execução das medições, mas a responsabilidade técnica pelo laudo recai sobre o engenheiro habilitado.

Como Funciona a Medição de Resistência de Aterramento

A medição de resistência de aterramento tem como base normativa principal a ABNT NBR 15749, que estabelece os métodos, os procedimentos e os critérios técnicos para a realização dos ensaios. A resistência de aterramento representa a oposição que o solo oferece à dissipação de corrente elétrica. Quanto menor esse valor, mais eficiente é o sistema de aterramento e mais rapidamente a corrente de falta é conduzida ao solo, reduzindo o risco de choque elétrico e danos aos equipamentos.

O equipamento utilizado para as medições é o terrômetro, também chamado de medidor de terra ou telurômetro. Esse instrumento injeta uma corrente alternada de baixa frequência no solo e mede a diferença de potencial resultante, calculando a resistência pelo princípio da Lei de Ohm: R = V/I.

Método de Fall-of-Potential (Queda de Potencial)

O método de queda de potencial, também denominado método dos três terminais, é o mais utilizado na prática. Ele emprega três eletrodos: o eletrodo de terra sob ensaio (E), um eletrodo de corrente auxiliar (C) e um eletrodo de potencial (P). O eletrodo de potencial é posicionado a 61,8% da distância entre E e C, conforme orienta a NBR 15749. O terrômetro injeta corrente entre E e C e mede a queda de tensão no ponto P, determinando assim a resistência do eletrodo de terra.

Esse método é indicado para eletrodos simples ou pequenas malhas de terra. Sua principal limitação é a necessidade de espaço físico adequado para cravação dos eletrodos auxiliares, o que pode ser um obstáculo em ambientes urbanos com solo pavimentado.

Método dos Quatro Terminais (Wenner)

O método de Wenner utiliza quatro eletrodos equidistantes dispostos em linha reta. Em vez de medir diretamente a resistência do eletrodo de aterramento, ele determina a resistividade do solo, expressa em ohm-metro (Ω·m). A fórmula aplicada é ρ = 2π × a × R, onde “a” representa o espaçamento entre os eletrodos e “R” o valor lido no terrômetro. Esse método é amplamente utilizado na fase de projeto de malhas de terra, fornecendo dados essenciais para o dimensionamento correto do sistema.

Método de Clamp-On (Alicate de Medição)

O método de clamp-on, realizado com alicate amperímetro de terra, não requer a cravação de eletrodos auxiliares no solo. Ele mede a resistência de loop do sistema de aterramento por meio de indução eletromagnética. Sua maior vantagem é a praticidade e a segurança operacional, especialmente em instalações energizadas. No entanto, esse método só apresenta resultados confiáveis quando existem múltiplos caminhos de terra em paralelo, sendo inadequado para eletrodos de aterramento simples e isolados.

Fatores que Influenciam os Resultados da Medição

Diversos fatores ambientais e construtivos interferem diretamente nos valores medidos de resistência de aterramento. A umidade do solo é um dos mais relevantes: solos secos apresentam maior resistividade e, consequentemente, valores de resistência mais elevados. A composição do solo também é determinante; solos argilosos possuem menor resistividade, enquanto areias, rochas e cascalhos oferecem maior resistência à dissipação de corrente.

A temperatura, a profundidade e o tipo do eletrodo (haste, cabo nu enterrado ou malha) também influenciam os resultados. A NBR 15749 orienta que todas as medições sejam registradas com as condições ambientais do momento, incluindo temperatura, umidade estimada e período do ano. Para fins de conformidade, recomenda-se que as medições sejam realizadas no período mais desfavorável, que corresponde à estação mais seca do ano, garantindo que os valores obtidos representem a pior condição operacional do sistema.

Procedimento Básico de Medição em Campo

1. Identificar o eletrodo de aterramento a ser ensaiado e, quando possível, isolá-lo do sistema.
2. Cravar os eletrodos auxiliares nas distâncias corretas, conforme o método adotado e as orientações da NBR 15749.
3. Conectar o terrômetro aos terminais correspondentes (E, P e C).
4. Realizar múltiplas leituras variando a posição do eletrodo de potencial para verificar a curva de resistência.
5. Confirmar a existência de um platô estável na curva, que indica a confiabilidade da medição.
6. Registrar o valor final e as condições ambientais do ensaio.
7. Emitir o laudo técnico assinado pelo responsável, com ART devidamente recolhida.

Quando o Serviço é Necessário

O laudo de aterramento é necessário em diversas situações práticas, tanto por exigência regulatória quanto por necessidade operacional. Instalações que passaram por reforma ou ampliação do sistema elétrico devem ter o aterramento reensaiado imediatamente após as intervenções. Da mesma forma, após eventos de descarga atmosférica severa, a medição deve ser realizada para verificar se o sistema de terra foi comprometido.

Entre as situações mais comuns que demandam o documento, destacam-se:

• Obtenção ou renovação de alvará de funcionamento em municípios e órgãos de vigilância sanitária.
• Vistoria do Corpo de Bombeiros para emissão do Auto de Vistoria do Corpo de Bombeiros (AVCB) ou do Certificado de Licença do Corpo de Bombeiros (CLCB).
• Emissão do Habite-se de edificações comerciais e industriais.
• Renovação de licença de operação ambiental junto aos órgãos ambientais competentes.
• Fiscalização realizada pelo Ministério do Trabalho e Emprego.
• Auditorias de seguradoras que condicionam a validade da apólice à conformidade elétrica da instalação.
• Processos de due diligence em compra e venda de imóveis industriais e comerciais.
• Instalação, manutenção ou renovação de Sistema de Proteção contra Descargas Atmosféricas (SPDA).

Legislação, Normas e Requisitos Aplicáveis

O laudo de aterramento está respaldado por um conjunto robusto de normas técnicas e regulamentos. A ABNT NBR 15749 é a referência central para a metodologia de medição, definindo os métodos, os equipamentos e os procedimentos de campo. É fundamental compreender que a NBR 15749 estabelece o método de medição, mas não define os limites de resistência aceitáveis. Os limites são estabelecidos pelas normas de instalação específicas para cada tipo de sistema.

A ABNT NBR 5410, que regula as instalações elétricas de baixa tensão, recomenda resistência de aterramento igual ou inferior a 10 ohms para instalações residenciais e comerciais em geral. A ABNT NBR 5419, que trata da proteção contra descargas atmosféricas, estabelece o mesmo limite de 10 ohms para sistemas de SPDA e recomenda medições anuais ou após eventos atmosféricos severos. Para instalações hospitalares em áreas críticas, a ABNT NBR 13534 exige resistência igual ou inferior a 5 ohms. Em subestações de média e alta tensão, reguladas pela ABNT NBR 14039, o critério não é apenas a resistência absoluta, mas também as tensões de passo e de toque, calculadas com base em projeto específico.

No âmbito das Normas Regulamentadoras do Ministério do Trabalho e Emprego, a NR-10 (Segurança em Instalações e Serviços em Eletricidade) exige que o prontuário de instalações elétricas contenha o laudo de aterramento atualizado e que as instalações sejam projetadas, construídas e mantidas de modo a não expor trabalhadores a riscos elétricos. A NR-1, atualizada em 2024, incorporou o laudo de aterramento como evidência de controle de risco elétrico no contexto do Programa de Gerenciamento de Riscos (PGR). A NR-23, que trata da proteção contra incêndios, também referencia o aterramento como medida de controle em ambientes com risco de incêndio e explosão.

Principais Benefícios do Laudo de Aterramento

• Comprovação formal da conformidade do sistema elétrico com as normas técnicas brasileiras.
• Proteção legal da empresa e do responsável técnico em caso de fiscalização ou sinistro.
• Identificação antecipada de falhas no sistema de aterramento, evitando interrupções operacionais.
• Redução do risco de acidentes elétricos, choques e incêndios causados por falhas no sistema de terra.
• Atendimento aos requisitos das seguradoras para manutenção da validade das apólices.
• Suporte documental para processos de licenciamento, alvará e vistoria junto aos órgãos competentes.
• Garantia da eficiência do SPDA, protegendo estruturas e pessoas contra descargas atmosféricas.
• Subsídio técnico para tomada de decisão em projetos de ampliação ou reforma do sistema elétrico.

Erros Mais Comuns na Elaboração e Contratação do Laudo de Aterramento

1. Realizar a medição apenas no período chuvoso, obtendo valores artificialmente favoráveis que não representam as condições mais críticas de operação do sistema.
2. Não isolar o eletrodo de aterramento antes da medição, o que pode comprometer a confiabilidade dos resultados obtidos com o método de queda de potencial.
3. Aplicar um limite genérico de resistência sem referenciar a norma técnica específica para o tipo de instalação ensaiada.
4. Emitir o laudo sem ART, o que invalida o documento juridicamente e expõe o contratante a riscos em fiscalizações e processos judiciais.
5. Utilizar o método de clamp-on em eletrodos simples sem caminhos de terra em paralelo, gerando resultados inconsistentes e não representativos.
6. Não registrar as condições ambientais no momento da medição, tornando o laudo incompleto e tecnicamente questionável.
7. Negligenciar a periodicidade das medições, mantendo laudos desatualizados que não refletem as condições atuais do sistema.
8. Contratar profissionais sem habilitação técnica reconhecida pelo sistema CREA/CFT para a emissão do laudo.

O que Deve Constar no Laudo de Aterramento

Um laudo de aterramento tecnicamente completo deve conter os seguintes elementos:

• Identificação completa do cliente e do imóvel, incluindo endereço e tipo de instalação.
• Identificação do responsável técnico, com nome, número de registro no CREA e número da ART.
• Data de realização das medições.
• Condições ambientais no momento dos ensaios, como temperatura, umidade estimada e caracterização do período como seco ou chuvoso.
• Método de medição utilizado, com referência expressa à NBR 15749.
• Descrição do sistema de aterramento avaliado, incluindo tipo de eletrodo, material, profundidade e configuração.
• Tabela com todos os valores medidos nas diferentes posições do eletrodo de potencial.
• Valor final de resistência adotado para fins de avaliação de conformidade.
• Norma de referência aplicável ao tipo de instalação e o limite estabelecido por ela.
• Conclusão expressa indicando se o sistema está conforme ou não conforme.
• Recomendações técnicas, quando forem identificadas não conformidades.
• ART do responsável técnico, devidamente recolhida junto ao CREA.
• Registro fotográfico do processo de medição em campo.

Perguntas Frequentes sobre Laudo de Aterramento

O laudo de aterramento tem validade definida em lei?

Não existe uma validade legal única e universal para o laudo de aterramento. No entanto, a NBR 5419 recomenda medições anuais para sistemas de SPDA. Para instalações em geral, a boa prática técnica e as exigências da NR-10 indicam revisões a cada um ou dois anos, ou imediatamente após qualquer intervenção no sistema elétrico.

Técnico em eletrotécnica pode emitir o laudo de aterramento?

O técnico em eletrotécnica com registro no CFT pode executar as medições em campo, mas a responsabilidade técnica pelo laudo, formalizada pela ART, deve recair sobre engenheiro eletricista devidamente registrado no CREA. A legislação estadual pode estabelecer especificidades sobre esse tema.

Qual a diferença entre o laudo de aterramento e o laudo de SPDA?

O laudo de SPDA é mais abrangente e inclui a inspeção de todos os componentes do sistema de proteção contra descargas atmosféricas, como captores, cabos de descida, conectores e terminais de aterramento. A medição de resistência de aterramento é uma etapa integrante do laudo de SPDA, mas pode ser realizada de forma independente para fins de conformidade com outras normas.

É possível medir o aterramento com o sistema elétrico energizado?

Sim. O método de clamp-on permite a medição sem desconexão do sistema e sem a necessidade de cravação de eletrodos auxiliares. No entanto, o serviço deve ser executado com uso obrigatório de Equipamentos de Proteção Individual (EPIs) adequados e seguindo rigorosamente os procedimentos de segurança estabelecidos pela NR-10.

Qual equipamento é utilizado para medir a resistência de aterramento?

O equipamento principal é o terrômetro, também conhecido como medidor de terra ou telurômetro. Para o método de clamp-on, utiliza-se um alicate amperímetro de terra com função específica para medição de resistência de loop. Todos os instrumentos devem ser calibrados e rastreáveis ao sistema metrológico nacional.

O que fazer quando a resistência de aterramento está acima do limite?

Quando o valor medido supera o limite normativo, as principais soluções técnicas incluem o aumento do número de hastes em paralelo, o aprofundamento dos eletrodos, a instalação de cabo de cobre nu enterrado em anel formando uma malha de terra, o tratamento químico do solo com compostos condutores como bentonita ou grafite, e a verificação e substituição de conectores corroídos. A intervenção deve ser seguida de nova medição e emissão de laudo atualizado.

Quais instalações são obrigadas a ter o laudo de aterramento?

Todas as instalações elétricas sujeitas à NR-10 são obrigadas a manter documentação técnica atualizada, o que inclui o laudo de aterramento. Na prática, isso abrange indústrias, comércios, hospitais, condomínios comerciais, subestações e qualquer instalação onde haja trabalhadores expostos a riscos elétricos.

A periodicidade da medição é a mesma para todos os tipos de instalação?

Não. A periodicidade varia conforme o tipo de instalação e as condições do ambiente. Para sistemas de SPDA, a NBR 5419 recomenda medições anuais. Em ambientes corrosivos ou com solo de alta variabilidade, recomenda-se periodicidade semestral. Para instalações convencionais em boas condições, o intervalo de um a dois anos é geralmente adotado como referência.

Como a GNR Ambiental Pode Ajudar

A GNR Ambiental possui equipe técnica especializada em laudos de aterramento elétrico, com engenheiros habilitados e devidamente registrados no CREA. Nossos serviços abrangem a medição de resistência de aterramento conforme a NBR 15749, a elaboração do laudo técnico completo com ART, e a análise de conformidade com todas as normas aplicáveis, incluindo NBR 5410, NBR 5419, NBR 13534, NBR 14039 e as Normas Regulamentadoras NR-1 e NR-10.

Atendemos instalações de diversos segmentos, como indústrias, hospitais, condomínios comerciais, subestações, data centers e edificações que necessitam de documentação técnica para processos de licenciamento, alvará, vistoria do Corpo de Bombeiros ou fiscalização do Ministério do Trabalho e Emprego. Nossa metodologia garante laudos tecnicamente robustos, juridicamente válidos e prontos para atender exigências de órgãos reguladores e seguradoras.

Além da medição e do laudo, a GNR Ambiental oferece suporte técnico para a identificação de não conformidades e para o planejamento das intervenções corretivas necessárias, garantindo que a instalação alcance os padrões normativos com eficiência e segurança. Todo o processo é conduzido com rigor técnico, responsabilidade e agilidade, atendendo às particularidades de cada cliente.

Conclusão

O laudo de aterramento elétrico é muito mais do que um documento burocrático. Ele representa a comprovação formal de que o sistema de aterramento de uma instalação está funcionando de forma eficiente e segura, protegendo trabalhadores, usuários, equipamentos e a própria edificação contra os riscos decorrentes de falhas elétricas e descargas atmosféricas. A medição de resistência de aterramento, conduzida conforme a NBR 15749 por profissional habilitado com ART, é a base técnica desse documento.

Os limites de resistência aceitáveis variam conforme o tipo de instalação e a norma técnica aplicável, o que reforça a importância de contar com profissionais que dominem o conjunto normativo completo. A periodicidade das medições deve ser estabelecida com base nas características da instalação, nas exigências das normas e nas condições ambientais do local. Manter o laudo atualizado é uma obrigação técnica, legal e ética de todo responsável por instalações elétricas.

Empresas que investem na regularização e na manutenção periódica do sistema de aterramento reduzem riscos, evitam passivos trabalhistas e ambientais, e demonstram compromisso com a segurança de todos que utilizam suas instalações.

Solicite uma Proposta

A GNR Ambiental está pronta para atender a sua empresa com agilidade, rigor técnico e total conformidade com a legislação vigente. Entre em contato com nossa equipe e solicite uma proposta personalizada para o laudo de aterramento da sua instalação.

Nossa equipe de engenheiros especializados analisará as características da sua instalação e apresentará a solução técnica mais adequada para garantir sua conformidade com as normas NBR 15749, NBR 5410, NBR 5419 e com as Normas Regulamentadoras aplicáveis. Não aguarde uma fiscalização ou um incidente para regularizar a situação do seu sistema de aterramento.

Fale agora com a GNR Ambiental e solicite seu laudo de aterramento com responsabilidade técnica e ART.

“`

O post Laudo de aterramento: como funciona a medição, quais os limites e quando é exigido apareceu primeiro em GNR Ambiental.
